01. وصف المنتجات
يتميز صمام الفراشة من النوع U- بتصميم مبتكر لقناة التدفق على شكل حرف U-، مما يوفر سعة تدفق أكبر وانخفاضًا أقل في الضغط وأداء إغلاق فائقًا مقارنة بصمامات الفراشة التقليدية. إنها مناسبة بشكل مثالي للتحكم أو إيقاف تشغيل المياه والغاز والنفط والملاط والوسائط المسببة للتآكل في الصناعات البلدية والكيميائية وتوليد الطاقة والتدفئة والتهوية وتكييف الهواء (HVAC) والمواد الغذائية والأدوية.
02. المعلومات الأساسية
| نموذج رقم | U-صمام الفراشة | نموذج الاتصال | شفة |
|---|---|---|---|
| ضغط | الضغط العادي | نموذج الختم | غليند التعبئة والتغليف صمام الكرة الأرضية |
| معيار | هو | مواصلات | الشحن البحري |
| جودة | متين | حزمة النقل | صندوق الخشب الرقائقي |
| علامة تجارية | جينتاي | مواصفة | U-صمام الفراشة التوربيني |
| مادة | الحديد الزهر | بناء | أنبوبي |
| وظيفة | Ddcv فص مزدوج، صمت Nrvr، فص مطاطي Sfcv، صمت Nrvz، صمت Nrvg | اتجاه التدفق | أحادي الاتجاه |
| طلب | الاستخدام الصناعي، الاستخدام الصناعي للمياه | إنتاج | التسليم الفوري |
| إمداد | مبيعات المصنع مباشرة |
03.الميزات الهيكلية للمنتج
لوحة صمام:
تم تصميم لوحة الصمام-التي يشار إليها أيضًا باسم لوحة الفراشة-بدقة لا مثيل لها، وتتميز بشكل قرص مميز، تم تشكيلها بخبرة من الفولاذ المقاوم للصدأ 304 الممتاز. توفر هذه المادة الاستثنائية مقاومة غير عادية للتآكل والتآكل. إن قدرته الرائعة على الدوران حول المحور داخل مقعد الصمام حتى 90 درجة تسهل التحكم الخالي من العيوب في عمليات الصمام، مما يجعله أحد الأصول التي لا تقدر بثمن في أنظمة إدارة السوائل المتطورة.
جسم الصمام:
تم تصميم جسم الصمام بدقة من الفولاذ المصبوب القوي، بدقة لتوفير قوة وصلابة لا مثيل لها، وقادر على تحمل الضغوط ودرجات الحرارة الكبيرة. يضمن هذا الاختيار للمواد متانة استثنائية مع تقديم فوائد رائعة في الصب والمعالجة، مما يتيح إنشاء هياكل جسم الصمام المعقدة بسهولة وبدقة فائقة.
هيكل الختم:
تم تصميم هيكل الختم الخاص بصمام الفراشة بدقة، ويتميز بعناصر مانعة للتسرب مرنة مثل المطاط المرن أو حلقات الختم المعدنية القوية. تضمن هذه المكونات الأساسية وجود إحكام تام بين لوحة الصمام المصنوعة من الفولاذ المقاوم للصدأ 304 ومقعد الصمام، مما يضمن عدم التسرب عند إغلاقه بأمان، وبالتالي الحفاظ على سلامة النظام وتحسين الكفاءة.
04.الميزات الرئيسية للمنتج
يعرض صمام الفراشة ذو الحواف -من النوع U تصميمًا مبتكرًا لقناة التدفق على شكل حرف U-، مما يوفر سعة تدفق أكبر وأقل انخفاض في الضغط وأداء إغلاق استثنائي مقارنةً بصمامات الفراشة التقليدية. مثالي للتحكم أو إيقاف تشغيل المياه والغاز والزيت والطين والوسائط المسببة للتآكل عبر الصناعات مثل البلدية والكيميائية والطاقة والتدفئة والتهوية وتكييف الهواء (HVAC) والمواد الغذائية والأدوية.
-
سدادة ناعمة (EPDM/NBR/PTFE): تضمن عدم حدوث أي تسرب، مثالية للسوائل النظيفة/الغذائية-.
الختم الصلب المعدني (SS304/316): يتحمل درجات الحرارة العالية (أقل من أو يساوي 400 درجة) والضغوط (PN16+) دون عناء.
طرق تشغيل متعددة - يدوي، تروس، هوائي، كهربائي (تتوفر خيارات مقاومة للانفجار-).
عمر خدمة طويل - يضمن القرص المصنوع بدقة 100000 دورة دون تآكل!
سهولة التركيب - أطراف ذات حواف (معايير GB/ANSI/DIN)، تتطلب الحد الأدنى من الصيانة.
05.مواصفات المنتج
| الحجم الاسمي | نوع التشغيل | ضغط | درجة حرارة | مادة الختم | مادة القرص | مادة الجسم | واسطة | طلب | معيار الاتصال |
|---|---|---|---|---|---|---|---|---|---|
| DN50- 350 |
المحرك الهوائي | PN2 | -15-85 درجة | بتف | WCB | حديد الدكتايل | حمض قوي | ماء | PN10/PN16 |
| المحرك الكهربائي | PN1.0 | -15-150 درجة | إبدم | SS304 | الأعلاف القلوية القوية | الغاز | أنسي150 | ||
| رافعة يدوية | PN1.6 | SS316 | العلف | الدين16 | |||||
| دودة العتاد | لوحة تلميع | JIS10K/16K |

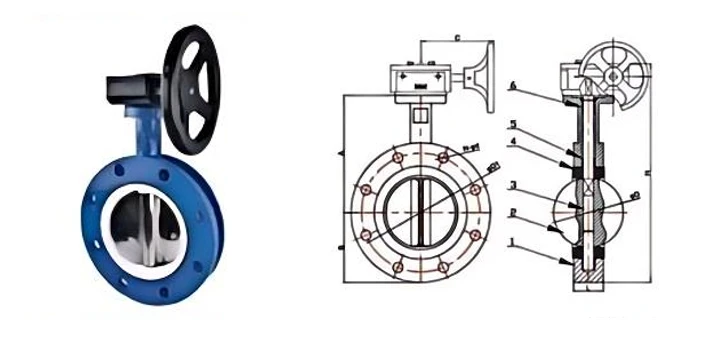

| مقاس | كلاس150 | جيس 10 كيلو | PN10 | PN16 | A | B | ΦD | L | H | C | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| الاسم المميز | مصادر القدرة النووية | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | ||||||
| 50 | 2" | 120.6 | 4-Φ19.1 | 120 | 4-Φ19 | 125 | 4-Φ19 | 125 | 4-Φ19 | 161 | 83 | 52.9 | 42 | 292 | 99 |
| 65 | 2½" | 139.7 | 4-Φ19.1 | 140 | 4-Φ19 | 145 | 4-Φ19 | 145 | 4-Φ19 | 175 | 93 | 64.5 | 45 | 316 | 99 |
| 80 | 3" | 152.4 | 4-Φ19.1 | 150 | 8-Φ19 | 160 | 8-Φ19 | 160 | 8-Φ19 | 181 | 95 | 78.8 | 46 | 324 | 99 |
| 100 | 4" | 190.5 | 8-Φ19.1 | 175 | 8-Φ19 | 180 | 8-Φ19 | 180 | 8-Φ19 | 200 | 114 | 104 | 52 | 362 | 99 |
| 125 | 5" | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 210 | 8-Φ19 | 210 | 8-Φ19 | 213 | 127 | 123.3 | 55 | 394 | 115 |
| 150 | 6" | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 240 | 8-Φ23 | 240 | 8-Φ23 | 226 | 139 | 155.1 | 56 | 419 | 115 |
| 200 | 8" | 298.5 | 8-Φ22.4 | 290 | 12-Φ23 | 295 | 8-Φ23 | 295 | 12-Φ23 | 260 | 172 | 202.5 | 61 | 506 | 220 |
| 250 | 10" | 361.9 | 12-Φ22.4 | 355 | 12-Φ25 | 350 | 12-Φ23 | 355 | 12-Φ28 | 292 | 203 | 250.5 | 66 | 566 | 220 |
| 300 | 12" | 431.8 | 12-Φ22.4 | 400 | 16-Φ25 | 400 | 12-Φ23 | 410 | 12-Φ28 | 337 | 242 | 301.5 | 77 | 650 | 220 |
| 350 | 14" | 476 | 12-Φ28.5 | 445 | 16-Φ25 | 460 | 16-Φ23 | 470 | 16-Φ28 | 368 | 267 | 333.3 | 77 | 715 | 323 |
06. توصيات المنتج
