نظرة عامة على المنتج

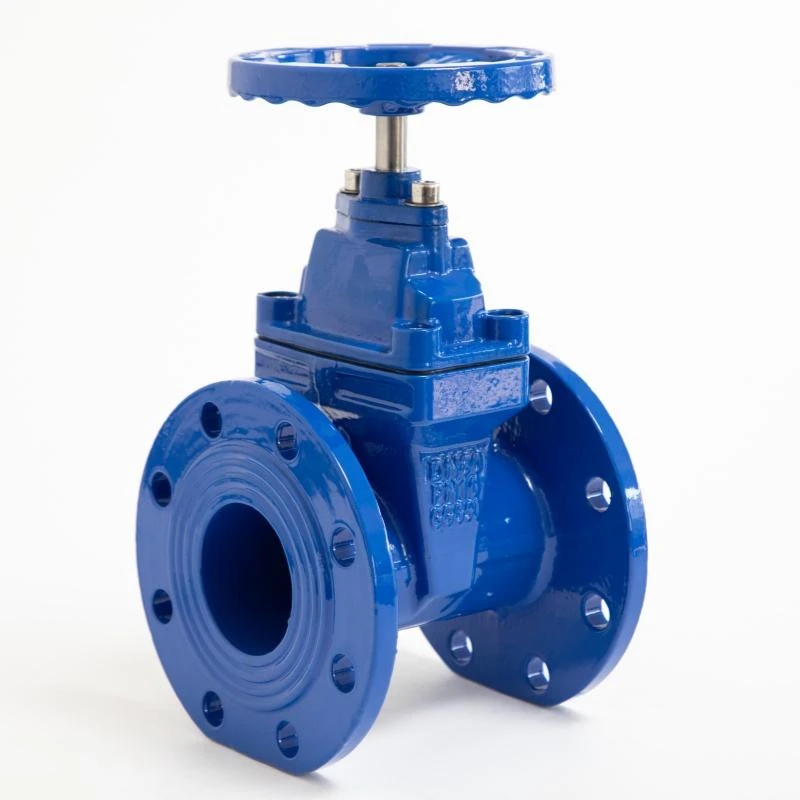

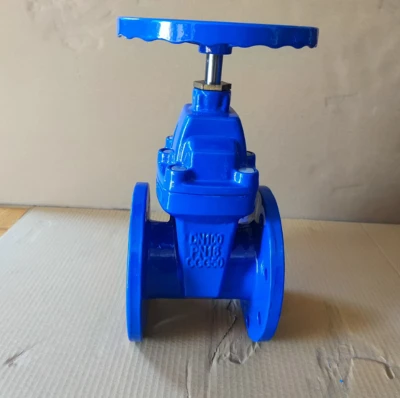

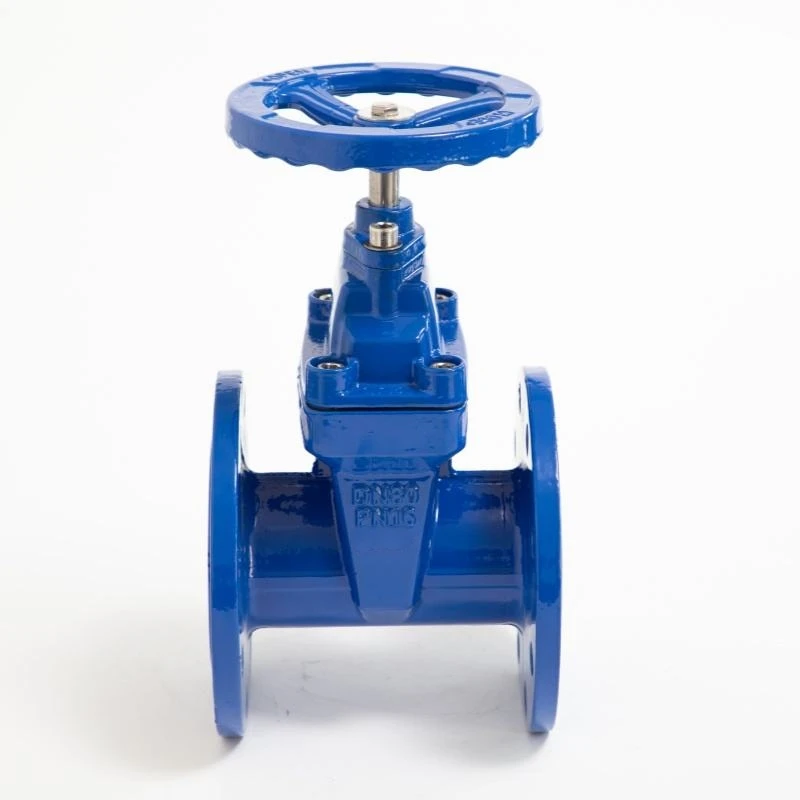

صمام بوابة ذات حواف ذات ساق غير مرتفعة
يتكون صمام البوابة ذات الحواف الناعمة غير الصاعدة (المعروف باسم صمام البوابة ذو الحواف المرنة والجذعية غير الصاعدة، نموذج مثل Z45X) بشكل أساسي من ساق غير صاعد + سدادة ناعمة + وصلة شفة. لديها هيكل مدمج وختم موثوق. ببساطة، إنه "مفتاح" لفتح وإغلاق الأنابيب، ولكنه مصمم ليكون أكثر عملية وخاليًا من القلق-، ولا غنى عنه في العديد من الأماكن.
المعلومات الأساسية
01
تتمثل أهم ميزات هذا الصمام في ثلاثة جوانب: الختم الممتاز، والتصميم الموفر للمساحة-، والتركيب والصيانة المريحة. جسم الصمام مصنوع من الحديد المرن، مع لوحة البوابة المغطاة بطبقة من المطاط الناعم. يتم إخفاء خيوط جذع الصمام بالداخل؛ يؤدي تدوير العجلة اليدوية إلى تحريك لوحة البوابة لأعلى ولأسفل، وبالتالي فتح أو إغلاق خط الأنابيب.
02
يمكنه عادةً تحمل ضغوط تبلغ 1.0 أو 1.6 ميجا باسكال (مناسب لضغوط خطوط الأنابيب البلدية والسكنية النموذجية)، وهو متوفر بأقطار تتراوح من DN40 إلى DN1200. يمكن استخدامه لخطوط أنابيب السوائل الشائعة مثل المياه النظيفة، والصرف الصحي، والمياه المتداولة، مما يجعله الدعامة الأساسية في إمدادات المياه البلدية، وإمدادات المياه الثانوية السكنية، وخطوط أنابيب الحماية من الحرائق.
هيكل المنتج
جسم الصمام والغطاء:هذا هو "جسمه"، المصبوب في قطعة واحدة من الحديد المرن، مما يجعله قويًا بشكل استثنائي. كما أنها مغلفة براتنج الإيبوكسي للحماية من التآكل، مما يجعلها مقاومة للماء أو التآكل والقشور.
بوابة:هذا هو "الحاجز" الذي يتحكم في تدفق المياه. سطحه مغطى بـ EPDM (إيثيلين بروبيلين ديين مونومر) أو NBR (مطاط النتريل بوتادين)، مما يجعله ناعمًا ويسمح له بالتثبيت بإحكام على مقعد الصمام عند إغلاقه، مما يمنع التسربات.
ساق الصمام:هذا هو "قضيب القيادة" المصنوع من الفولاذ المقاوم للصدأ. والأهم من ذلك، أن خيوطها مخفية في الداخل. عندما يتم تشغيل العجلة اليدوية، تتحرك البوابة فقط؛ جذع الصمام نفسه لا يتمدد أو يتراجع، وهو أمر أساسي لتصميمه الموفر للمساحة-.
نظام الختم:وهذا هو "ضمان الغلق"، الذي يتميز بثلاث طبقات من الحماية-السطح المطاطي الناعم للبوابة، والعديد من الحلقات الدائرية-على جذع الصمام، وحشية مانعة للتسرب بين جسم الصمام والغطاء-لضمان عدم تسرب الماء من الداخل أو من الخارج.
المضرب اليدوي:هذا هو الجزء الذي نديره باليد. إنه مصنوع من الحديد الزهر وله نسيج مضاد-للانزلاق. يمكن تشغيل الآلات ذات القطر الصغير يدويًا، في حين يمكن تجهيز الأجهزة ذات القطر الكبير بأجهزة كهربائية أو هوائية بحيث لا يضطر الناس للذهاب لتشغيلها.
وصف المنتجات
إغلاق ممتاز: نظرًا لأن البوابة مصنوعة من المطاط الناعم، فإنها تقوم تلقائيًا بإصلاح المناطق البالية عند إغلاقها، مما يحقق بشكل أساسي "عدم التسرب على الإطلاق"، مما يلبي بشكل مثالي متطلبات الختم العالية لسيناريوهات مثل إمدادات المياه والحماية من الحرائق.
توفير فائق للمساحة: كما ذكرنا من قبل، فإن جذع الصمام الخاص به لا يمتد أو يتراجع؛ الارتفاع الإجمالي للصمام ثابت. إنها مناسبة بشكل خاص للتركيب في المساحات الضيقة مثل غرف التفتيش، والأقبية، وأعمدة الأنابيب، دون أن يشغل ساق الصمام مساحة.
عملية سهلة للغاية: تصميم الختم الناعم- يجعل تدوير العجلة اليدوية أمرًا سهلاً للغاية، ويتطلب أقل من نصف الجهد الذي يبذله صمام الغلق الصلب-. علاوة على ذلك، فهو يعمل بهدوء، دون إزعاج الآخرين.
متين ومقاوم للتآكل: جسم الصمام مطلي بالإيبوكسي، وساق الصمام مصنوع من الفولاذ المقاوم للصدأ. يمكن أن يتحمل البيئات الرطبة أو الظروف الحمضية أو القلوية قليلاً، ويدوم بسهولة لأكثر من عشر سنوات. علاوة على ذلك، في حالة فشل الختم المطاطي، يجب استبدال الختم فقط، مما يوفر الصمام بأكمله والتكاليف الكبيرة.
تركيب وصيانة مريحة: يستخدم اتصال شفة؛ ما عليك سوى محاذاة شفة الصمام مع شفة الأنبوب وشد البراغي. ليست هناك حاجة إلى أدوات خاصة للتفكيك. حتى لو فشل ختم ساق الصمام، فإن الاستبدال يكون سريعًا وسهلاً.
مواد المنتج
| اسم المكون | المواد المستخدمة | الوظيفة الرئيسية |
| جسم الصمام/اللوحة المعطاة | حديد الزهر المرن (EN-GJS-500-7) | يتحمل ضغط أنابيب المياه، مما يضمن المتانة العامة وعدم حدوث ضرر. |
| لوحة البوابة | حديد الزهر المرن + طلاء المطاط EPDM/NBR | يتحكم في تدفق الأنابيب ويضمن وجود مانع للتسرب-. |
| ساق الصمام | الفولاذ المقاوم للصدأ (2Cr13/304) | ينقل القوة، ويدفع لوحة البوابة لأعلى ولأسفل. |
| الأختام (الحلقات/الجوانات-) | مطاط EPDM/NBR | يمنع تسرب الماء من ساق الصمام ويمنع أيضًا التسرب عند الوصلة بين جسم الصمام والغطاء. |
| عقارب | حديد الزهر المطيل | الجزء الذي يتم تشغيله يدويًا، وينقل القوة إلى ساق الصمام. |
| طلاء داخلي لجسم الصمام | راتنجات الايبوكسي | يمنع التآكل والتحجيم. آمنة حتى بالنسبة لأنابيب مياه الشرب. |
وصف المنتجات
انتبه لهذه النقاط أثناء التثبيت لتجنب الانعطافات.
الاستعدادات قبل التثبيت
أولاً، تحتاج إلى التأكد من أن النموذج والقطر ومعدل الضغط لصمام البوابة ذات الحواف ذات الختم الناعم غير القابل للرفع متوافق مع خط الأنابيب لتجنب شراء الصمام الخاطئ الذي لا يمكن تثبيته. بعد ذلك، افحص الصمام بحثًا عن أي ضرر ناتج عن الصدمات أو عن وجود حطام على سطح الختم. في حالة وجود حطام، قم بتنظيفه جيدًا، وإلا فسيؤثر ذلك على الختم. بالإضافة إلى ذلك، تنظيف وجه الحافة لخط الأنابيب، وإزالة الزيت، والصدأ، وأي خدوش على سطح الختم.
متطلبات التثبيت
يمكن تركيب صمام البوابة ذات الحواف الناعمة غير الصاعدة{0}}أفقيًا أو رأسيًا، ولكن يوصى بتركيبها بحيث يكون ساق الصمام متجهًا لأعلى. يضمن هذا التوجيه تشغيل العجلة اليدوية بشكل أكثر سلاسة وسهولة، ويقلل من تراكم الشوائب على ساق الصمام، ويقلل من تكرار الصيانة اللاحقة. التثبيت المقلوب (العجلة اليدوية متجهة للأسفل) ممنوع منعا باتا. ستؤدي طريقة التثبيت غير الصحيحة هذه إلى إتلاف هيكل الضغط لختم جذع الصمام، مما يؤدي إلى فشل الختم وتسرب الوسائط، وبالتالي التأثير على عمر خدمة الصمام والسلامة التشغيلية لخط الأنابيب.
عند توصيل الشفاه، اتبع مبدأ تشديد البراغي بشكل متماثل، خطوة بخطوة وببطء لضمان الضغط الموحد على سطح الختم. يجب أن يكون عزم ربط البراغي متوسطًا:-قد يؤدي الشد الزائد إلى تشويه جسم الصمام أو الحافة وإتلاف هيكل الختم؛ تحت -الشد عرضة للتسبب في التسرب. حدد الحشيات المطابقة لدرجة الحرارة المتوسطة: الحشيات المطاطية مناسبة لظروف -درجة الحرارة العادية والضغط المنخفض-، بينما تنطبق الحشيات الجرافيتية على سيناريوهات -درجة الحرارة المتوسطة والضغط المتوسط-. سيؤدي الاختيار غير الصحيح للحشية بشكل مباشر إلى تسرب وصلة الحافة.
يجب إجراء اختبار أداء الختم بعد تركيب الصمام. أولاً، أغلق الصمام بالكامل، واملأ الأنبوب بالماء وقم بتطهير كل الهواء الموجود بداخله. ثم قم بزيادة الضغط ببطء إلى 1.1 مرة من ضغط العمل الطبيعي واستمر في هذا الضغط لمدة 15 دقيقة. إذا لم يتم اكتشاف أي تسرب في جسم الصمام، ومفاصل الحافة، وصندوق حشو جذع الصمام والأجزاء الأخرى أثناء الاختبار، فسيتم اعتبار التثبيت مؤهلاً ويكون الصمام جاهزًا للتشغيل العادي.
عدد قليل من التذكيرات
بعد إغلاق الصمام بالكامل، لا تجبر العجلة اليدوية على الدوران، لأن ذلك قد يؤدي إلى تلف الأختام والتسبب في حدوث تسربات.
افتح/أغلق الصمام ببطء لمنع المطرقة المائية من التأثير على خط الأنابيب والصمام.
حافظ على مسافة لا تقل عن 100 مم بين العجلة اليدوية والجدار/خط الأنابيب لسهولة التشغيل.
قم بتركيب دعامات للصمامات ذات القطر الكبير- لمنع التشوه الناتج عن وزن خط الأنابيب.
مجالات التطبيق
الهندسة البلدية
تستخدم في شبكات إمدادات المياه في المدينة، وأنابيب الصرف الصحي، وأنظمة فصل مياه الأمطار والصرف الصحي، وأنابيب الحماية من الحرائق البلدية.
تشييد المباني
تستخدم في أنابيب إمدادات المياه الثانوية السكنية، وأنابيب الصرف الصحي في الطابق السفلي، وأنابيب المياه المتداولة للتدفئة وتكييف الهواء، وأنظمة رشاشات الحريق في المناطق السكنية.
التطبيقات الصناعية
تستخدم في أنابيب المياه المتداولة ومياه التبريد في المصنع، وأنابيب الدخول والخروج لخزانات التهوية وخزانات الترسيب في محطات معالجة مياه الصرف الصحي (مناسبة للوسائط التي لا تحتوي على أحماض أو قلويات أو زيوت قوية).
التطبيقات الزراعية
مناسب لتطبيقات الضغط المنخفض-والقطر-الكبير مثل أنابيب ري الأراضي الزراعية وخطوط أنابيب صهاريج تخزين المياه.
ملف الشركة
Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd. هي شركة رائدة في تصنيع وتوريد منتجات الحديد الزهر الرمادي وحديد الدكتايل. يقع المقر الرئيسي للشركة في منطقة صناعية ثقيلة بمقاطعة شانشي، وتستفيد من موارد المواد الخام الصناعية الوفيرة مثل الحديد الخام وفحم الكوك والصلب، مما يوفر دعمًا ماديًا قويًا وأمنًا للموارد لإنتاجها.
المؤهلات

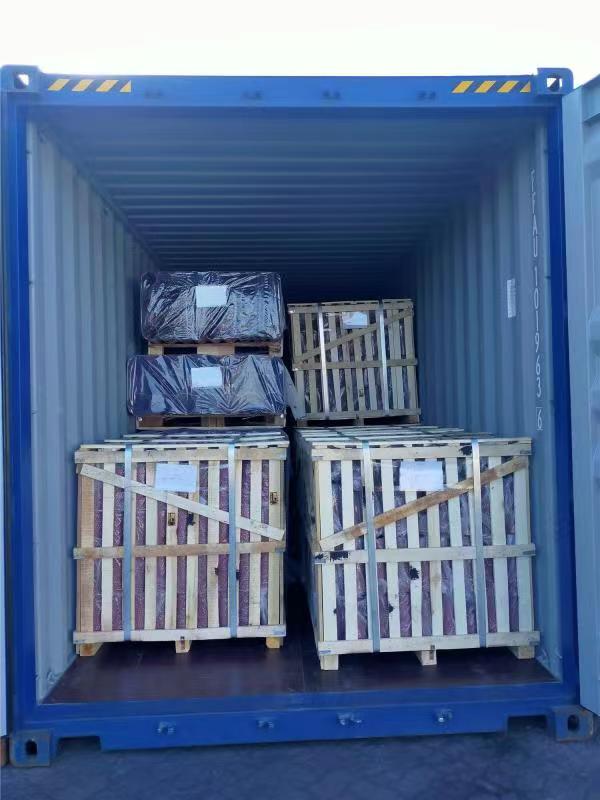

التعبئة والتغليف والنقل
