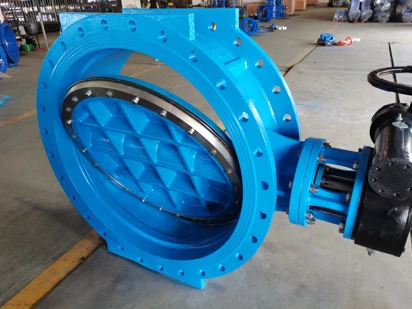

تعتبر صمامات الفراشة اللامركزية ذات الحواف المزدوجة بمثابة العمود الفقري الموثوق به لخطوط أنابيب المياه ذات القطر المتوسط والكبير، وشبكات التدفئة وأنظمة السوائل الصناعية العامة، حيث يمكنها التعامل مع الإغلاق الكامل وتعديل التدفق الدقيق في وحدة واحدة.

ما يميزها عن صمامات الفراشة المركزية القياسية هو تصميم عمود الإزاحة - وهو تغيير بسيط يُحدث فرقًا حقيقيًا في ثبات الختم واتساق عزم الدوران أثناء ركوب الدراجات المتكررة. يتم إزاحة العمود عمدًا عن سطح التلامس المحكم، لذلك يكون هناك احتكاك مباشر أقل بكثير بين قرص الفراشة والختم المطاطي أثناء دورات الفتح/الإغلاق. الاحتكاك الأقل يعني شيخوخة أبطأ للختم، وأوقات تشغيل متواصلة أطول قبل أن تحتاج الأجزاء إلى الاستبدال. يجعل تصميم النهاية ذات الحواف المحاذاة واضحة عند التوصيل بأقسام الأنابيب الموجودة في-الموقع، ويعمل بشكل جيد عبر إمدادات المياه البلدية والصرف الصحي، وأنظمة التدفئة المركزية، ومعالجة المياه الصناعية المتداولة، وتصريف مياه الصرف الصحي، وخطوط السوائل الصناعية المسببة للتآكل بشكل طفيف. تم بناء الجسم الرئيسي من الحديد المرن، لذا فهو يتحمل التعرض الخارجي لمدة طويلة-والدفن تحت الأرض، حتى مع تقلبات الضغط المنتظمة داخل خط الأنابيب.

معيار:	EN593/ISO 5752/BS5155/AWWA C504 يتم حفر الفلنجة وفقًا لمعايير DIN 2501، BS4504، ANSI B16.1
ضغط العمل:	10 بار/16 بار/25 بار
اختبار الضغط:	شل: 15 بار/24 بار/37.5 بار
	الختم: 11 بار/17.6 بار/27.5 بار
	النوع: شفة مزدوجة غريب الأطوار، شفة مزدوجة متحدة المركز
مادة:	الجسم:Dl/Cl/الكربون الصلب/الفولاذ المقاوم للصدأ
	القرص:Dl/ستانلس ستيل 304/316,AL-برونز
	العمود: الفولاذ المقاوم للصدأ 410/416/420، المقعد: EPDM/NBR
	الطلاء: داخلي وخارجي مع طلاء إيبوكسي مدمج بدرجة أقل من 250um

①

الحافة العلوية ISO5211 مقترنة بساق معالج بالحرارة-، وجاهزة لتركيب المشغل المباشر - ولا يلزم وجود محولات إضافية في الموقع.

②

سعة تدفق كبيرة مع قوة هيكلية صلبة، مصممة للتعامل مع ضغط الخط الكامل دون انثناء أو تشويه.

③

عمر خدمة طويل، تم تصميمه واختباره لتحمل عشرات الآلاف من عمليات الفتح/الإغلاق قبل الحاجة إلى خدمة الختم.

مزايا المنتج

01.

سهلة التركيب:

نهايات ذات حواف تجعل التركيب والإزالة أمرًا سهلاً. يتم تثبيتها مباشرة على أنظمة الأنابيب الموجودة، دون الحاجة إلى أدوات متخصصة للمهام القياسية.

02.

عملية سلسة:

تشغيل متسق ومنخفض-لعزم الدوران عبر الشوط الكامل، مما يجعل تنظيم تدفق السوائل داخل النظام أمرًا سهلاً ودقيقًا.

03.

تكاليف صيانة منخفضة:

يتميز التصميم البسيط والقوي بسهولة الخدمة، ويقلل من وقت التوقف عن العمل غير المخطط له، ويقلل من نفقات الصيانة المستمرة طوال عمره الافتراضي.

04.

التكلفة-فعالة:

تم تصميمه لتقديم أداء موثوق به وفعال بسعر يمكن الوصول إليه، مما يجعله خيارًا عمليًا واقتصاديًا لمعظم ميزانيات المشاريع.

رسم تخطيطي

product-716-342

تطبيق المنتج

تعمل -صمامات الفراشة اللامركزية ذات الحواف المزدوجة عبر نطاق واسع من الصناعات وسيناريوهات التثبيت، بما في ذلك:

أنظمة التدفئة والتهوية وتكييف الهواء:

مناسب بشكل قياسي لأنظمة التدفئة والتهوية وتكييف الهواء، حيث ينظم معدلات تدفق السوائل والهواء بشكل موثوق.

محطات معالجة المياه:

يستخدم في جميع مرافق معالجة المياه لإدارة وتنظيم تدفق المياه خلال مراحل المعالجة والتوزيع.

المصافي:

يتم استخدامه في عمليات التكرير للحفاظ على التدفق الأمثل والمتحكم فيه للبترول وسوائل العمليات الأخرى خلال دورة التكرير.

مصانع الأدوية:

يوفر تحكمًا ثابتًا ونظيفًا في السوائل يناسب متطلبات منشآت تصنيع الأدوية.

نظام الحماية من التآكل الداخلي والخارجي-

تتلقى جميع الأسطح الداخلية المبللة طلاء إيبوكسي إلكتروستاتيكي كامل، يتم تطبيقه بسماكة لا تقل عن 220 ميكرومتر. يلبي الطلاء معايير سلامة مياه الشرب المحلية، مما يمنع صدأ الجدار الداخلي وتراكم الحجم والالتصاق الميكروبي حتى بعد سنوات من توصيل المياه المستمر.

بالنسبة للجزء الخارجي، قمنا بتطبيق طبقة أساسية غنية بالزنك-مقترنة بطبقة نهائية من الأسفلت، مما يؤدي إلى إنشاء-حاجز مركب متعدد الطبقات مضاد-للتآكل. تعمل هذه الحماية الطبقية بشكل جيد على قدم المساواة مع المنشآت المدفونة والمكشوفة، وتصمد أمام تآكل التربة الحمضية والقلوية، والأضرار الناجمة عن الغمر بالمياه الجوفية، والشيخوخة الخارجية للأشعة فوق البنفسجية. بفضل هذا العلاج الكامل المضاد للتآكل-بالإضافة إلى الفحوصات البصرية السنوية الأساسية، يحافظ الصمام على أداء مستقر لأكثر من 25 عامًا في ظل بيئات التشغيل البلدية القياسية.

إرشادات التثبيت وشهادة الجودة

تعمل كل من طرق التثبيت الأفقية والرأسية مع هذه الصمامات. يجب على المشغلين ترك مساحة محيطة كافية للدوران الكامل للعجلة اليدوية أو المحرك دون أي عائق. حافظ على محاذاة شفة خط الأنابيب وشفة الصمام بشكل متحد المحور أثناء التثبيت - لا تجبر أبدًا على التجميع، حيث أن الضغط غير المتساوي سيؤدي إلى الضغط على مكونات الختم وتشويهها بمرور الوقت.

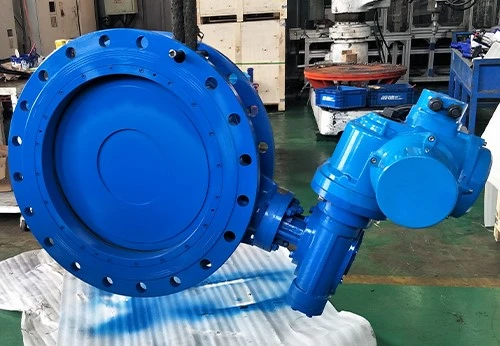

تتوفر جميع أنواع المحركات اليدوية، والتروس الدودية، والكهربائية، والهوائية، وتغطي احتياجات التشغيل اليدوي في الموقع والتحكم الآلي عن بعد على التوالي. جميع المنتجات النهائية تحمل شهادة نظام الجودة ISO9001 وشهادات سلامة الاتصال بالمياه، وتلبية معايير العطاءات لمشاريع الحكومة البلدية المحلية، وبناء الحفاظ على المياه في الخارج وأعمال تجديد خطوط أنابيب المصنع. يمكن ترتيب الكوادر المخصصة وتعديلات مكونات محرك الأقراص لطلبات المشاريع الكبيرة الحجم.

التطبيق والمزايا التشغيلية

إنه يناسب خطوط أنابيب إمدادات المياه والتدفئة والصرف الصحي والسوائل الصناعية المتداولة، ويتعامل مع كل من تنظيم التدفق وواجبات الإغلاق في حالات الطوارئ. ينفصل القرص بالكامل عن حلقة الختم مباشرة بعد الفتح، مما يؤدي إلى إبطاء تقادم الختم وتقليل خطر التسرب على المدى الطويل-.

تعمل أبعاد الحافة القياسية على تبسيط أعمال إنشاء الموقع-، ويتطلب الهيكل الميكانيكي الرئيسي القليل جدًا من الصيانة اليومية. تغطي خيارات القيادة المتعددة متطلبات التحكم اليدوية والآلية على حد سواء، مع إمداد ثابت للمشاريع البلدية ومرافق الحفاظ على المياه والمجمعات الصناعية التي تدعم أنظمة الأنابيب على مستوى العالم.

أداء الختم ومعايير العمل المقدرة

تستخدم حلقة الختم الرئيسية مادة EPDM -الآمنة للطعام أو مادة PTFE المقاومة للاهتراء-، القادرة على الإغلاق المحكم ثنائي الاتجاه مع تسرب لا يذكر تحت حمل الضغط المقدر. تغطي درجتان قياسيتان للضغط، PN10 وPN16، معظم متطلبات الضغط من الشبكات العامة البلدية إلى الأنابيب الصناعية بالمصانع.

تخضع كل وحدة نهائية لفحص هيدروليكي صارم قبل الشحن. يتم إجراء اختبار ضغط الغلاف عند 1.5 مرة من الضغط الاسمي، ويستخدم اختبار إمساك الختم 1.1 مرة من الضغط الاسمي - ولا يُسمح بالتسرب طوال فترة الاختبار الكاملة. تتراوح درجة الحرارة المتوسطة المطبقة من -20 درجة إلى 80 درجة، وتغطي مياه الصنبور المنزلية، وتسخين الماء الساخن، ومياه الصرف الصحي المعاد تدويرها، والسوائل الصناعية المحايدة منخفضة التآكل. بالإضافة إلى التحكم الكامل في الفتح والإغلاق الكامل، يمكن للمستخدمين أيضًا إجراء تعديل التدفق بدون خطوات لتتناسب مع متطلبات نقل خطوط الأنابيب في الوقت الفعلي.

خدمات الشركات

توفر شركتنا خدمات ودعمًا شاملين لضمان حصول كل عميل على -حلول مخصصة عالية الجودة

تصميم مخصص:نحن نقدم خدمات OEM/ODM لتلبية احتياجات الصناعة أو المشروعات المحددة.
رقابة صارمة على الجودة:يتم اختبار كل سرج نقر من حيث الأداء والختم وتحمل الضغط.
التسليم الفعال:شحن سريع وموثوق من منشأة التصنيع الخاصة بنا في شانشي، الصين إلى العملاء في جميع أنحاء العالم.
الدعم المهني:يقدم فريقنا الفني الاستشارات-ومساعدة ما بعد البيع فيما يتعلق بالتثبيت والتوافق والصيانة
