المعلمات الأساسية

غرض	مواصفة
مادة الجسم الرئيسية	حديد الدكتايل GGG50 / QT450-10
قوة الشد	أكبر من أو يساوي 450MPa
استطالة	أكبر من أو يساوي 10%
صلابة برينل	أقل من أو يساوي 180HBW
معدل العقدية	أكبر من أو يساوي 90%
حشية الختم	EPDM لمياه الشرب. NBR لمياه الصرف الصحي ووسيلة النفط
السحابات القياسية	فئة 4.8-مسامير وصواميل من الصلب الكربوني المجلفن على الساخن
السحابات لحالة التآكل	مسامير وصواميل من الفولاذ المقاوم للصدأ SS304/SS316
حشية شفة	حشية مطاطية

فئة الضغط	سيناريو التطبيق	أقصى ضغط العمل
PN10	إمدادات المياه البلدية ذات الضغط المنخفض-والري	1.0 ميجا باسكال
PN16	مياه الصنبور البلدية، المياه الصناعية المتداولة (المعيار العام)	1.6 ميجا باسكال
PN25	-إمدادات المياه المرتفعة، وخطوط الأنابيب الصناعية ذات الضغط العالي-	2.5 ميجا باسكال
بي إن 40	حماية خاصة من الحرائق ذات الضغط العالي-، للوسط الصناعي	4.0 ميجا باسكال

المواصفات والأبعاد

الاسم المميز	شفة ضياء الخارجي.	بولت دائرة ضياء.	بولت هول ضياء.	كمية الترباس	حجم الترباس
50	165	125	19	4	M12
80	200	160	19	8	M12
100	220	180	19	8	M12
150	285	240	23	8	M16
200	340	295	23	12	M16
300	485	430	28	16	M20
400	600	540	31	16	M24

الميزات الرئيسية

ختم EPDM من الفئة الغذائية-:مقاومة للشيخوخة، والماء، وكميات ضئيلة من الأحماض والقلويات؛ يتميز بتصميم مغلف ومحكم-حيث يتم إحكام الختم مع زيادة الضغط، مما يضمن إحكام مقاومة الماء حتى على أسطح الأنابيب التي بها عيوب أو حفر.
هيكل قفل مانع للانسحاب-:يستخدم الفولاذ الكربوني المجلفن من الدرجة 8.8 أو مسامير الشد المصنوعة من الفولاذ المقاوم للصدأ 304 مع حلقات قفل مضادة للانزلاق؛ يمنع سحب الأنابيب تحت ضغط عالٍ ويوفر تقييدًا محوريًا، مما يجعله مناسبًا لخطوط الأنابيب المدفونة الطويلة -المباشرة-المسافات الطويلة.

مواصفات شاملة وتنوع عالي

يغطي الأقطار الاسمية من DN50 إلى DN1200 ويتميز بأبعاد الفلنجة القياسية عالميًا، مما يجعله متوافقًا مع مواد الأنابيب ذات الحواف المختلفة، بما في ذلك أنابيب حديد الدكتايل والفولاذ والبولي إيثيلين.

مقاومة التشوه والتعب:قادرة على امتصاص الضغوط الناتجة عن التمدد الحراري/الانكماش واهتزاز المعدات؛ يتحمل الضغط طويل الأمد-بدون تشوه البلاستيك.
طلاء متين مضاد للتآكل-طلاء مسحوق FBE داخلي وخارجي (Fusion Bonded Epoxy) (أكبر من أو يساوي 250 ميكرومتر)؛ متوافقة مع معايير WRAS/GB لمياه الشرب؛ مقاومة لحموضة/قلوية التربة وتآكل المياه الجوفية؛ مصممة لعمر خدمة يصل إلى 50 عامًا.

عملية التثبيت

نظف أطراف الأنابيب، وأزل النتوءات والحطام، وامسح سطح الأنبوب الخارجي لضمان سطح ملامس أملس وسليم.
قم بتركيب الحشية المطاطية EPDM الكاملة في أخدود الموصل، وتأكد من عدم التواء الحشية أو خلعها.
مرر المشبك-طرف المقبس المقفل على حنفية الأنبوب، ثم-أحكم ربط مسامير المشبك بالتساوي دون ربطها بالكامل.
قم بمحاذاة خط الأنابيب، وقم بمطابقة نهاية شفة الموصل مع تركيبات شفة التزاوج، وأدخل البراغي والحشيات.
قم بربط مسامير الشفة قطريًا في عدة تمريرات لتحقيق تركيب موحد لجوانب إغلاق الشفة بدون فجوات.
قم بربط جميع مسامير التثبيت بالكامل على طرف المقبس مع عزم دوران متساوٍ لمنع تسرب الماء الناتج عن الضغط غير المتساوي للحشية المطاطية.
أكمل اختبار الضغط بعد الربط الكامل، وافحص المقبس ووصلات الحافة بحثًا عن أي تسرب. يتم الانتهاء من التثبيت في حالة عدم حدوث أي تسرب.

سيناريوهات التطبيق

شبكات الصرف الصحي/إمدادات المياه البلدية:أنابيب الصرف الصحي من حديد الدكتايل (طلاء خارجي أحمر) متصلة بالصمامات وعدادات التدفق ومضخات الصرف الصحي الغاطسة
محطات معالجة الصرف الصحي ومحطات الرفع:التوصيلات الانتقالية لأنابيب مدخل ومخرج المعدات
تجديد/تحديث الشبكة:الربط بين الأنابيب البلاستيكية PVC/PE وأنابيب حديد الدكتايل
الصرف الصناعي، وشبكات أنابيب المباني الخارجية، وتحولات شفة خطوط أنابيب الحماية من الحرائق

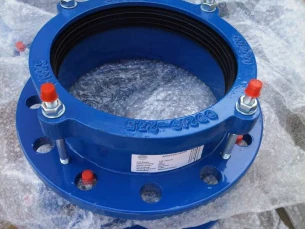

التعبئة والتغليف والشحن

وصف المنتجات
