وصف المنتجات

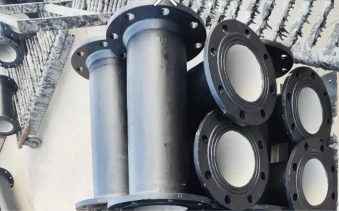

الأنابيب ذات الحواف المزدوجة من حديد الدكتايل مصنوعة من حديد الدكتايل QT450-10 عالي المتانة ويتم إنتاجها وفقًا للمعايير الدولية ISO2531 وEN545 وEN598. تم تصنيعها عن طريق عملية الصب بالطرد المركزي، الأنبوب يحتوي على حواف مدمجة على كلا الطرفين من أجل توصيل سريع بمسامير. إنه يتميز بالاتصال الموثوق به وأداء الختم الممتاز لمنع التسرب. الأنبوب سهل التجميع والتفكيك مع صيانة بسيطة، مما يقلل من إزاحة الأنبوب ومشاكل تسرب المياه.
تحديد
| غرض | تفاصيل |
|---|---|
| اسم المنتج | أنابيب حديد الدكتايل ذات الحواف المزدوجة |
| مادة | حديد الدكتايل QT450‑10 |
| نوع الاتصال | اتصال ذو حواف مزدوجة |
| طلاء السطح | الخارجي: طلاء البيتومين / الداخلي: بطانة الملاط الأسمنتي |
| تصنيف الضغط | PN10، PN16، PN25 |
| ميزة | صلابة عالية، مقاومة الصدمات، ختم موثوق، سهل التركيب |
|
فئة بي إن |
ضغط العمل |
طلب |
|
PN10 |
1.0MPa |
إمدادات المياه البلدية العامة |
|
PN16 |
1.6MPa |
محطات الضخ، خطوط الأنابيب الرئيسية، الحماية من الحرائق |
|
PN25 |
2.5MPa |
المباني الشاهقة ومنافذ المضخات |
|
PN40 |
4.0MPa |
نظام الضغط العالي الصناعي المخصص |
|
فصل |
طلب |
|
K7/K8 |
خطوط الأنابيب الفرعية البلدية ذات الضغط المنخفض |
|
K9 (قياسي) |
الاستخدام العام، متوافق مع PN10/PN16 |
|
K10/K12 |
الضغط العالي، الدفن العميق، ظروف الحمل الثقيل |
الميزات الرئيسية
تتراوح الأقطار من DN80 إلى DN2600، مع توفر مخزون قياسي لـ DN80-DN1200؛
تتراوح الأطوال القابلة للتخصيص من الأنابيب القصيرة 0.3 مترًا إلى الأنابيب القياسية بطول 6 أمتار، مما يوفر إمدادًا شاملاً للأنابيب القصيرة المتخصصة لغرف المضخات ووصلات المعدات.
البطانة الداخلية: بطانة من الملاط الأسمنتي (ISO4179) متوافقة مع معايير مياه الشرب ومقاومة للقشور وتلوث المياه؛ تتوفر بطانة FBE (Fusion Bonded Epoxy) الاختيارية لتطبيقات مياه الصرف الصحي المسببة للتآكل.
مقاومة التآكل الخارجي: رش الزنك الحراري بالإضافة إلى طبقة علوية من الأسفلت (ISO8179)؛ قابلة للترقية إلى طلاء FBE أو PU (البولي يوريثين) مزدوج الطبقة لظروف التربة شديدة التآكل.
يتم صب الفلنجات وجسم الأنبوب كوحدة واحدة باستخدام عملية الصب بالطرد المركزي؛ يؤدي غياب طبقات اللحام إلى التخلص من خطر التسرب المرتبط باللحام.
تتوافق أبعاد الحافة مع معايير EN1092-2/ISO7005-2، مما يضمن التوافق مع الصمامات والمضخات القياسية (المواصفات الوطنية والأوروبية).
يسمح التوصيل المثبت بمسامير بسهولة التجميع والتفكيك، مما يتيح الصيانة المستقبلية أو استبدال الصمام دون الحاجة إلى قطع خط الأنابيب.
الميزة التنافسية
إنها تأتي من المصنع بطبقة كاملة مضادة للتآكل، مما يلغي الحاجة إلى المعالجة المضادة للتآكل في الموقع ويوفر العمالة والتكاليف المرتبطة بإزالة الصدأ وطلاء الأنابيب الفولاذية.
فهي لا تتطلب أي استثمار تقريبًا في الصيانة أو الاستبدال أو التجديد على المدى الطويل، مما يؤدي إلى انخفاض التكلفة الإجمالية للملكية مقارنة بالأنابيب الفولاذية أو البلاستيكية.
تلغي التوصيلات المثبتة بمسامير الحاجة إلى اللحام، أو اكتشاف العيوب، أو معدات الانصهار الحراري؛ تعمل عملية التثبيت المبسطة على تقصير جداول البناء بشكل كبير وتقليل تكاليف العمالة.
يمكن تفكيك أقسام الأنابيب الفردية وصيانتها بشكل مستقل دون إيقاف تشغيل الشبكة بأكملها، مما يقلل من انقطاع الخدمة وتسهيل التشغيل والصيانة المريحة مع تكاليف صيانة منخفضة للغاية على المدى الطويل.
مصنوع من حديد الدكتايل عالي المتانة QT450-10 مع خصائص ميكانيكية متميزة وقوة شد واستطالة ممتازة. إنه يقاوم الصدمات وتسوية الأساس وأحمال الطرق الثقيلة. تتوفر فئات الضغط الكاملة PN10/16/25/40 للاختيار حسب الحاجة. تعمل الطلاءات القياسية الداخلية والخارجية المضادة للتآكل على عزل التآكل الحمضي والقلوي من التربة، مما يوفر عمر خدمة تحت الأرض يزيد عن 50 عامًا مع متانة إجمالية فائقة مقارنة بالأنابيب الفولاذية.
تطبيقات أنابيب حديد الدكتايل ذات الحواف المزدوجة
إمدادات المياه
تعتبر أنابيب حديد الدكتايل خيارًا جيدًا لأنظمة إمدادات المياه نظرًا لقوتها ومتانتها وطول عمرها.
معالجة مياه الصرف الصحي
تعتبر أنابيب حديد الدكتايل موثوقة في محطات معالجة مياه الصرف الصحي ومياه الصرف الصناعي
أنظمة التخلص.
المنشآت المؤقتة
تُستخدم الأنابيب ذات الحواف لخطوط الأنابيب المؤقتة، مثل تلك المستخدمة في إزالة المياه من المناجم أو المناطق التي غمرتها الفيضانات.
المنشآت فوق الأرض
الأنابيب ذات الحواف مناسبة لخطوط الأنابيب الموجودة فوق الأرض، مثل تلك المستخدمة للأنهار والقنوات والطرق والجسور.
أنظمة مكافحة الحرائق
تستخدم الأنابيب ذات الحواف في أنظمة مكافحة الحرائق.
محطات توليد الطاقة
يتم استخدام الأنابيب ذات الحواف المزدوجة المصنوعة من حديد الدكتايل للتخلص من الرماد في محطات الطاقة.
مناجم
تُستخدم الأنابيب ذات الحواف المزدوجة المصنوعة من حديد الدكتايل في عمليات تخزين الرمال في المناجم.
صناعات السكر
تستخدم الأنابيب ذات الحواف المزدوجة المصنوعة من حديد الدكتايل في صناعات السكر.
استخدام للتطبيقات فوق الأرض:تعتبر الأنابيب ذات الحواف المزدوجة DI هي الأفضل لخطوط الأنابيب فوق الأرض، مثل الجسور ومعابر القنوات أو الطرق وركائز الأنهار. لا يُنصح باستخدامها تحت الأرض لأن صلابة المفصل يمكن أن تتضرر بسبب التحول الأرضي.
شفة التزاوج:الفلنجات الموجودة في أنابيب DI ذات الحواف المزدوجة عبارة عن حلقات مسطحة تتزاوج مع نفس الحافة من أنبوب آخر. تمر البراغي من خلال الثقوب المحفورة في الشفاه لتثبيت الأنابيب معًا. يتم وضع حشية بين الوجوه المرتفعة للفلنجات لإنشاء الختم.
الاغلاق:عند ربط البراغي، ابدأ بالمسامير السفلية، ثم بالمسامير العلوية، ثم بالمسامير الموجودة على كلا الجانبين، وأخيرًا بالمسامير المتبقية. كرر هذه العملية حتى يتم تشديد جميع البراغي بما فيه الكفاية.
تجنب الانحناء أو السلالات الالتوائية
كن حذرًا لمنع تطبيق سلالات الانحناء أو الالتواء على الشفاه أو ملحقاتها.
رسو السليم
تأكد من أن الأنابيب المتصلة بالفلنجات مثبتة أو مدعومة أو مقيدة بشكل صحيح لمنع الكسر.
تجنب الشدات التأثير
غالبًا ما تكون مفاتيح الربط غير مناسبة لتجميع الوصلات ذات الحواف.
مبدأ العمل لأنابيب حديد الدكتايل ذات الحواف المزدوجة
محاذاة الأنابيب
تأكد من أن نهايات الأنابيب نظيفة وغير تالفة.
قم بتثبيت المكونات
ضع حلقات النهاية والكم الأوسط والحشية في مكانها.
تشديد البراغي
يؤدي ربط البراغي والصواميل إلى ضغط الحشية الموجودة بين الحلقة النهائية والكم الأوسط، مما يؤدي إلى إنشاء ختم.
تحقق من الاتصال
تأكد من إحكام ربط البراغي والصواميل، وعدم تلف الحشية، وعدم وجود تسرب.
كيفية الحفاظ على أنابيب حديد الدكتايل ذات الحواف المزدوجة
تخزين الحشيات بشكل صحيح:احتفظ بالحشيات في منطقة نظيفة وجافة بعيدًا عن الملوثات مثل الأوساخ والغبار والزيوت والمواد الكيميائية. حافظ على درجة حرارة ثابتة وقم بتخزين الحشيات بعيدًا عن أشعة الشمس المباشرة لمنع تدهور الأشعة فوق البنفسجية. استخدام نظام المخزون الوارد أولاً يخرج أولاً (FIFO).
استخدم مادة التشحيم المناسبة:استخدم مادة التشحيم المعتمدة من الشركة المصنعة على جميع أسطح كل حشية وصلة ميكانيكية. يساعد زيت التشحيم الحشية على الانزلاق داخل الجرس وتصبح متساوية عندما تضغط عليها الغدة.
عزم الدوران بشكل صحيح:عزم الدوران المفاصل الميكانيكية بشكل صحيح.
استخدم نموذج قرار التصميم™:استخدم نموذج قرار التصميم™ (DDM™) لتحديد المقدار المناسب للتحكم في التآكل المطلوب.
ربط المواد الأخرى:عند توصيل مواد أخرى بأنبوب DI، استخدم أنبوبًا تم وضع علامة "قياس" عليه إن أمكن. تأكد من أن أي قطع على بعد قدمين على الأقل من الجرس.
استخدم رافعة شوكية أو رافعة:استخدم رافعة شوكية أو رافعة لتفريغ الأنبوب.
ارتداء معدات السلامة:قم بارتداء واستخدام معدات السلامة المناسبة عند التعامل مع أنابيب DI.
