تركيب تي حديد الدكتايل
تعمل جميع المقابس/الشفاهات المصنوعة من حديد الدكتايل كموصلات فرعية مهمة في أنظمة الأنابيب. من خلال الاستفادة من قوتها العالية، وصلابتها العالية، ومقاومتها للتآكل، فإنها تجد تطبيقات واسعة النطاق في إمدادات المياه والصرف الصحي، ومعالجة مياه الصرف الصحي، والهندسة البلدية، والمعالجة الكيميائية، وغيرها من المجالات. ومن بين هذه العناصر، تمثل جميع المقابس/الشفاهات المصنوعة من حديد الدكتايل تكوينين هيكليين سائدين. توجد اختلافات كبيرة بينهما في طرق الاتصال وسيناريوهات التثبيت وخصائص الأداء، مما يستلزم الاختيار الدقيق بناءً على متطلبات المشروع المحددة.
01. جميع المحملة شفة

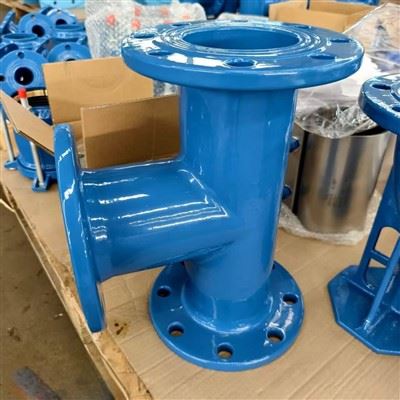

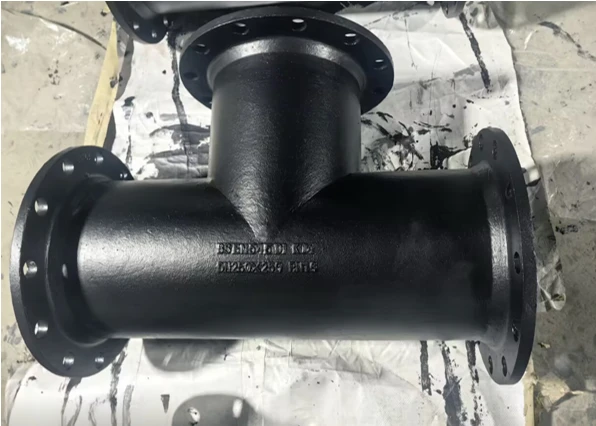

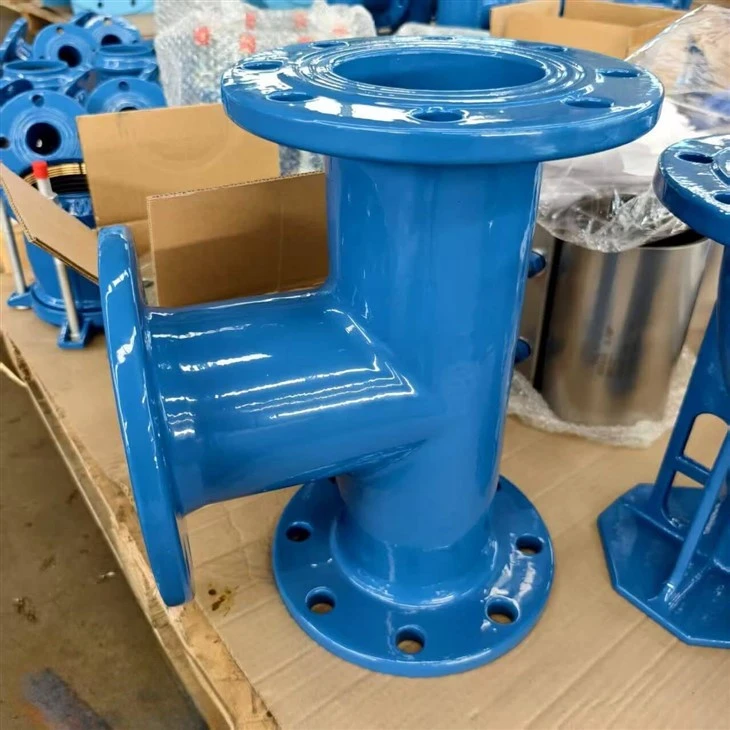

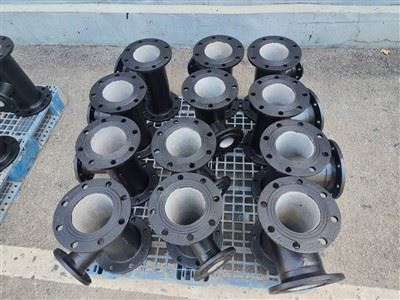

تعريف كل شفة المحملة
جميع المنافذ ذات الحواف هي عبارة عن وصلات ذات حواف حيث تتميز جميع المنافذ الثلاثة بوصلات ذات حواف. وقد تم تجهيز كل منفذ بفلنجات تتوافق مع المعايير الوطنية أو الدولية، ويتم تثبيتها بفلنجات خطوط الأنابيب عبر البراغي. يتم تحقيق الختم بشكل أساسي باستخدام حشوات مطاطية أو حشوات معدنية.
الميزة التنافسية
مادة موثوقة عبر الصب أحادي الكتلة
الوحدة مصبوبة كقطعة واحدة من حديد QT500{2}}7، مما يوفر صلابة عالية، ومقاومة للصدمات، ومقاومة للتشقق. ويتميز بطبقة داخلية وخارجية كاملة مضادة للتآكل-، مما يضمن مقاومة الصدأ أثناء الاستخدام طويل الأمد في كل من البيئات تحت الأرض والداخلية.
أداء إغلاق متين وطويل الأمد-
تضمن حشوات الفلنجة توزيعًا موحدًا للضغط وختمًا ثابتًا؛ بالمقارنة مع وصلات الدفع المرنة-الملائمة، فإنها توفر موثوقية إغلاق فائقة-على المدى الطويل في الأنظمة الصناعية ذات الضغط العالي-والتي تخضع لدورات بدء التشغيل-التوقف المتكررة.
اتصال جامد للغاية مع مقاومة ضغط مستقرة
يستخدم الاتصال أوجه شفة قياسية مؤمنة بمسامير وحشيات، مما يضمن تجميعًا قويًا متوافقًا مع أنظمة أنابيب الضغط العالي PN10 وPN16-. إنه يقاوم التسرب حتى في ظل ظروف ضغط الماء المتقلب أو المطرقة المائية، مما يجعله مناسبًا لتطبيقات نقل المياه ذات الضغط العالي-.
المواصفات الفنية |
|
| مشروع | المتطلبات الفنية |
| مادة | حديد الدكتايل QT450-10، QT500-7 (قوة الشد أكبر من أو تساوي 450MPa، استطالة أكبر من أو تساوي 10%) |
| القطر الاسمي (DN) | النطاق القياسي: DN50 إلى DN1200. المواصفات المخصصة متاحة عند الطلب. |
| ضغط | الضغط الاسمي PN1.0MPa، PN1.6MPa، PN2.5MPa |
| وجه ختم شفة | وجه مرتفع (RF)، وجه مسطح (FF)، تصميم افتراضي للوجه المرتفع |
| معالجة ضد-التآكل | بطانة أسمنتية للسطح الداخلي (DN أكبر من أو يساوي 100)، سطح خارجي من الزنك -مغطى بطبقة من الأسفلت أو راتنجات الإيبوكسي |
02. جميع المحملة المقبس

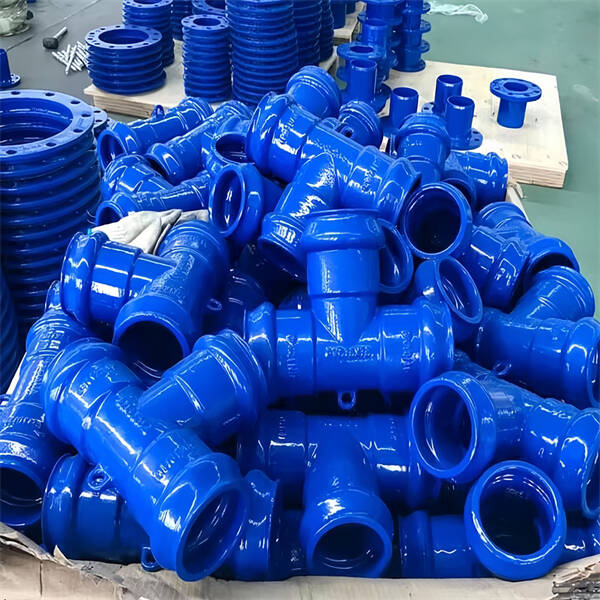

جميع المحملة المقبس
تم تصميم المنافذ على شكل "مآخذ" (بقطر داخلي أكبر قليلاً من القطر الخارجي للأنبوب) تتزاوج مع نهاية "حنفية" الأنبوب. يتم تحقيق الختم باستخدام حشية مطاطية (مثل حلقة O-أو حلقة إسفينية)، مما يلغي الحاجة إلى التوصيلات المثبتة بمسامير.
المزايا
تركيب فعال وتكاليف بناء منخفضة
تتميز جميع الأطراف الثلاثة بمقابس مرنة منزلق-من النوع T-مصممة للتوصيل المناسب للدفع المباشر-باستخدام حشوات EPDM. وهذا يلغي الحاجة إلى الشفاه أو البراغي أو الحشيات، مما يسمح لعامل واحد بإكمال التجميع بأدوات بسيطة وتقصير فترة البناء لشبكات خطوط الأنابيب المدفونة بشكل كبير.
خط أنابيب سلس مع الحد الأدنى من الخسارة الهيدروليكية
الجدار الداخلي الأملس خالٍ من عوائق نتوءات الحافة، مما يضمن التدفق دون عائق وفقدان الرأس السفلي؛ وهذا يقلل من استهلاك الطاقة لنقل المياه، مما يجعله مثاليًا لأنابيب نقل المياه البلدية ذات السعة العالية.
المفاصل المرنة تستوعب التغيرات الجيولوجية
تتيح الوصلات انحرافًا زاويًا بمقدار 3 – 5 درجات و± 20 مم من تعويض التمدد/الانكماش المحوري، وتمتص بشكل فعال تسوية الأرض، وإزاحة التربة، والتمدد الحراري أو الانكماش لخط الأنابيب؛ وهذا يضمن مقاومة التسرب على المدى الطويل- ويقلل من مشكلات الصيانة.
المواصفات الفنية |
|
| مشروع | المتطلبات الفنية |
| مادة | حديد الدكتايل QT400-15، QT450-10 (قوة الشد أكبر من أو تساوي 400MPa، استطالة أكبر من أو تساوي 15%، صلابة فائقة) |
| القطر الاسمي (DN) | النطاق الشائع: DN50 إلى DN800، بأقطار أصغر (DN أقل من أو يساوي 300) مما يؤدي إلى تطبيق أكثر انتشارًا. |
| ضغط | الضغط الاسمي PN1.0MPa، PN1.6MPa (افتراضي PN1.0MPa؛ تصميم خاص مطلوب لتطبيقات الضغط العالي-) |
| طريقة الختم | حلقة الختم المطاطية، مادة حلقة الختم: EPDM (مطاط الإيثيلين بروبيلين ديين مونومر، مقاومة درجات الحرارة: -40 درجة إلى 120 درجة) |
| معالجة ضد-التآكل | السطح الداخلي: بطانة الملاط الأسمنتي أو طلاء راتنجات الإيبوكسي السطح الخارجي: طلاء الزنك + طبقة علوية من البولي يوريثين |
03. الاختلافات الرئيسية بين حديد الدكتايل جميع المقبس/الشفة
| أبعاد المقارنة | جميع المحملة شفة | جميع المحملة المقبس |
| طريقة الاتصال | اتصال الترباس شفة | المقبس-وصلة لحام بحلقة مانعة للتسرب |
| الحد الأقصى لحجم العمل | الحد الأقصى PN 2.5 ميجا باسكال | معيار PN 1.0 ~ 1.6 ميجا باسكال |
| المرونة في التفكيك والتجميع | عالية (قابلة لإعادة الاستخدام وقابلة للتفكيك) | منخفض (يتطلب التفكيك إتلاف حلقة الختم؛ عادةً ما يكون الاستخدام فرديًا-) |
| تكلفة التثبيت | عالية (بما في ذلك قطع الغيار والعمالة) | منخفض (أجزاء أقل، تركيب سريع) |
| قطر الأنبوب المطبق | القطر الكبير في المقام الأول (DN أكبر من أو يساوي 300) | في المقام الأول بأقطار صغيرة ومتوسطة (DN أقل من أو يساوي 500) |
| القدرة على التكيف مع الزلازل / التسوية | عام (توصيل متين، إزاحة قليلة) | ممتاز (اتصال مرن، يسمح بإزاحة طفيفة) |
احتياطات التثبيت
جميع المحملة شفة
عند تركيب جميع وصلات الفلنجة، تأكد من أن أوجه الفلنجة متوازية. يجب ربط البراغي قطريًا وبشكل متساوٍ (يتم ضبط عزم الدوران وفقًا لمواصفات المسمار، على سبيل المثال، تتطلب مسامير M16 50-60 نيوتن متر)، لمنع تركيز الضغط الموضعي الذي قد يتسبب في فشل الختم.
جميع المحملة المقبس
قبل إدخال جميع المقابس في خط الأنابيب، قم بتنظيف الحطام من طرفي المقبس والصنبور. ضع مادة التشحيم (مثل محلول الصابون المحايد) بالتساوي على حلقة الختم. تأكد من أن عمق الإدخال يلبي متطلبات التصميم (عادةً مع محاذاة خط العلامات مع وجه نهاية المقبس).
