I. وصف المنتج

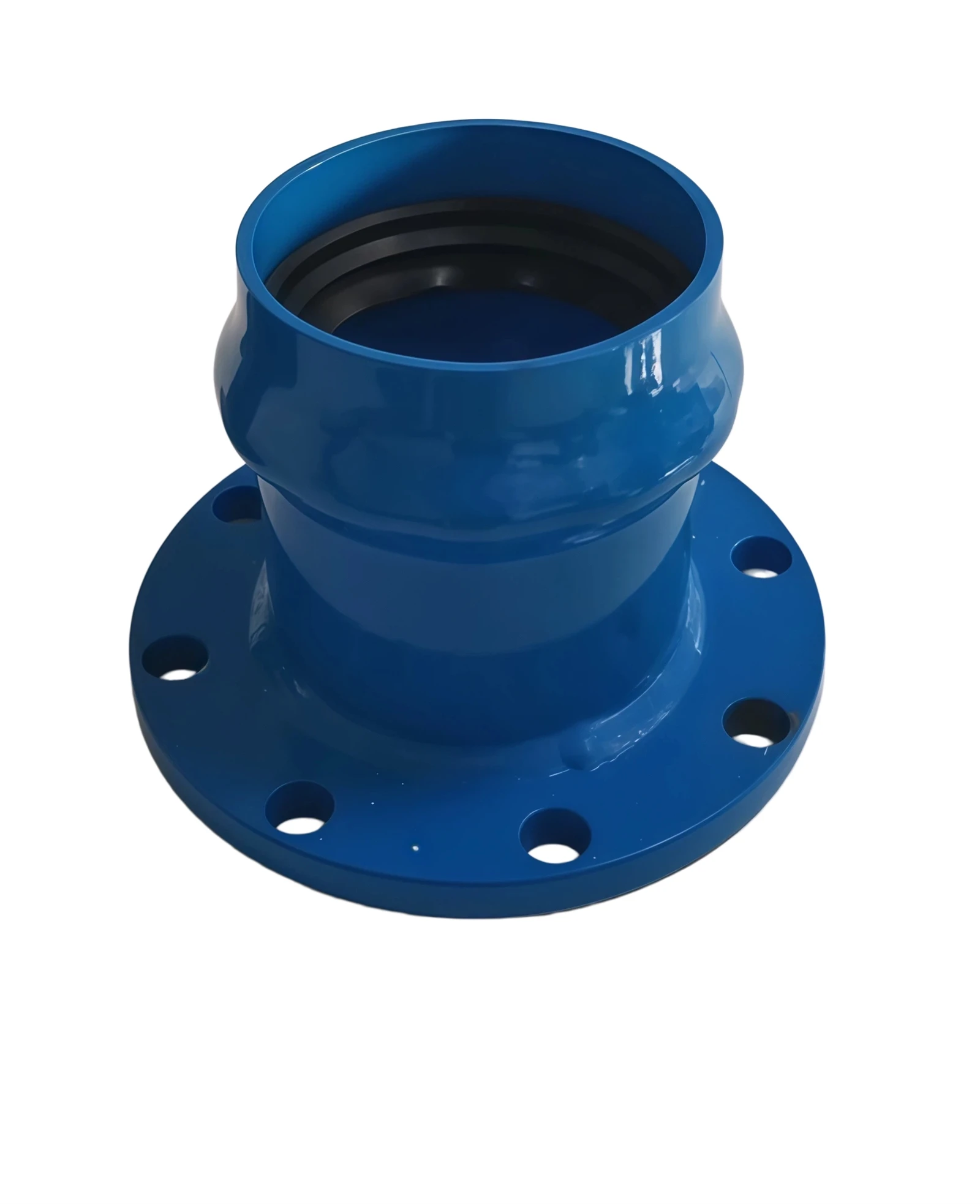

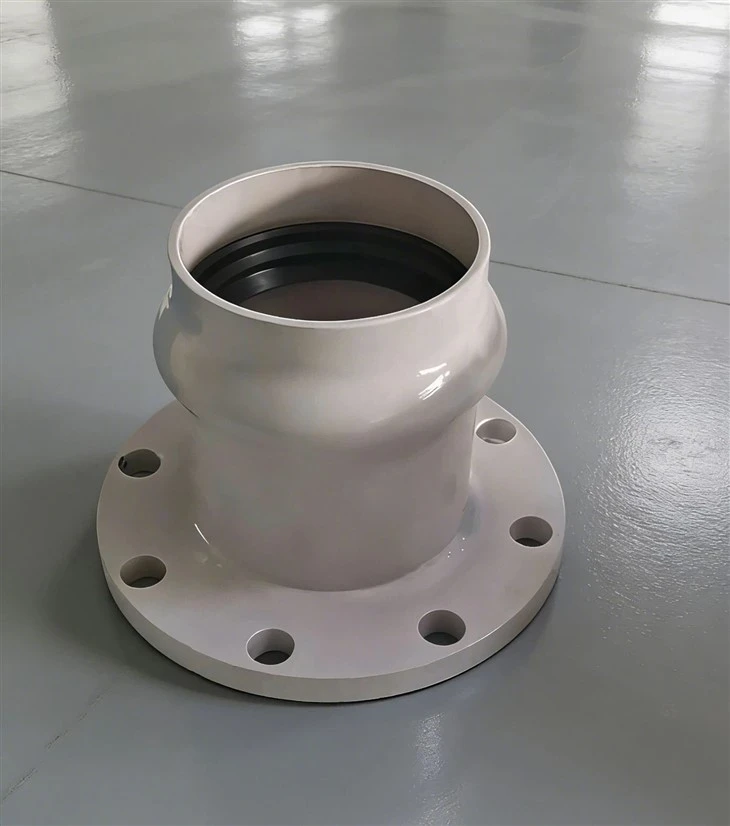

مآخذ شفة حديد الدكتايل (المعروفة أيضًا باسم محولات الفلنجة، وأنابيب الفلنجة القصيرة) عبارة عن تجهيزات أنابيب متكاملة مصنوعة من حديد الدكتايل (QT450-10/500-7) كمادة أساسية، مع طرف واحد مُشكل آليًا في مقبس والطرف الآخر متكامل مع شفة قياسية.
المعلومات الأساسية
معايير المواد:
مادة الجسم الرئيسي: حديد مطاوع، مطابق للمواصفة ISO 1083، EN-GJS-450-10/500-7، GB/T 13295
حلقات الختم: EPDM (مطاط إيثيلين بروبيلين ديين مونومر)، NBR (مطاط النتريل بوتادين)، مقاومة درجات الحرارة -30 درجة -+120 درجة، مطابقة لمعايير مياه الشرب
أدوات التثبيت: مسامير وصواميل من الصلب الكربوني المجلفن/داكروميت، مقاومة للتآكل، وقوة عالية
نطاق المواصفات:
القطر الاسمي (DN): DN50-DN2000 (2″-80″) الضغط الاسمي (PN): PN10، PN16، PN25، PN40 (1.0MPa-4.0MPa) الوسائط القابلة للتطبيق: المياه النظيفة، والصرف الصحي، ومياه البحر، والغاز الطبيعي، والسوائل الكيميائية المحايدة (0 درجة -50 درجة، غير متجمدة)
معايير التنفيذ:
الدولية: ISO 2531، ISO 4179، ISO 8179، EN 545، EN 598، ISO 7005-2
أوروبا: BS 4772، EN 1092-2، DIN 2501
الصين: GB/T 13295، GB/T 17241.1-2 (سلسلة PN/الفئة)
طلاء مضاد للتآكل-:
الطلاء الداخلي: بطانة الملاط الأسمنتي (ISO 4179)، مسحوق الإيبوكسي (FBE)، طلاء الأسفلت (أكبر من أو يساوي 70 ميكرومتر) الطلاء الخارجي: طلاء الزنك (أكبر من أو يساوي 150 جم / م²) + طلاء الإسفلت، مسحوق الإيبوكسي، طلاء راتنجات الإيبوكسي (أكبر من أو يساوي 250 ميكرومتر)
الميزات الهيكلية
نهاية المقبس:
يتميز هيكل المقبس القياسي من النوع T-type/K- بأخدود حلقة مطاطية مدمجة على شكل -إسفيني- للإغلاق التلقائي بعد إدخال الأنبوب.
يتطابق القطر الداخلي للمقبس بدقة مع حنفية أنبوب حديد الدكتايل، مما يسمح بانحراف زاوي بسيط (أقل من أو يساوي 3 درجات).
نهاية شفة:
أسطح مانعة للتسرب ذات وجه مرتفع (RF) / وجه مسطح (FF)؛ تم حفر فتحات المسامير وفقًا لمعايير ISO 7005-2/EN 1092-2.
تصميم رقبة شفة معززة لتوزيع الضغط ومنع التشوه؛ متوافق مع الفلنجات والصمامات والمعدات ذات نفس معدل الضغط.
التصميم العام:
الصب/اللحام المتكامل، المحورية العالية؛ سمك جدار موحد، يتوافق مع تصنيفات الضغط C20-C40.
الطول L: الطول القياسي (على سبيل المثال، DN100: L=200mm-300mm)، يتوفر تطويل/تقصير مخصص.
تصميم مختوم:
نهاية المقبس: حلقة مطاطية ذاتية الغلق EPDM-، سدادة ضغط نصف قطرية، قابلة للتكيف مع الإزاحة الدقيقة واهتزاز خط الأنابيب.
نهاية الحافة: حشية مطاطية/PTFE، شد المسمار يحقق ختم السطح، قابل للإزالة وإعادة الاستخدام.
مواصفة
| مادة | حديد الدكتايل |
| معيار | EN545، EN598، ISO2531، أنسي / أووا الخ. |
| مقاس | DN50-DN2600mm |
| لون | الأزرق، الأسود، الأحمر، الخ. |
| نوع مشترك | شفة |
| ضغط | PN10/PN16/PN25/PN40 |
| الشركة المصنعة للمعدات الأصلية | مقبول |
| أنواع الملحقات | أكواع المقبس، أكواع الفلنجة، وصلات شفة المقبس، وصلات مقبس الفلنجة، وصلات مدببة المقبس، الشفاه العمياء، بالإضافة إلى محولات الفلنجة، والوصلات، وتجهيزات التفكيك، وتجهيزات الأنابيب البلاستيكية وملحقات الأنابيب الأخرى. |
| المعالجة السطحية | طلاء الايبوكسي المستعبدين الانصهار |
| بطانة أسمنتية، طبقة خارجية من الأسفلت المجلفن | |
| تم طلاء كل من الجزء الداخلي والخارجي بإسفلت الزنك. | |
| وفقا لمتطلبات العملاء | |
| يفحص | داخل المسبك: يمكن توفير-فحص من طرف ثالث عند الطلب. |
| طلب | نظام مياه الأمطار، نظام الصرف الصحي، نظام الري |
| المزايا | يمكننا إنتاج العديد من وصلات أنابيب حديد الدكتايل عالية الجودة-وفقًا لمتطلبات العملاء. |
| طَرد | المنصات الخشبية القياسية أو الصناديق |
سمات
خصائص ميكانيكية متفوقة
قوة عالية: قوة الشد أكبر من أو تساوي 450MPa، استطالة أكبر من أو تساوي 10%، مقاومة قوية للتأثير والزلازل والتسوية.
الجمع بين الصلابة والمرونة: اتصال صلب عند طرف الحافة، مع السماح بانحراف طفيف عند طرف المقبس للتعويض عن أخطاء التثبيت والتمدد الحراري والانكماش.
01
اتصال موثوق وقابل للفصل
ختم مانع للتسرب: ختم مزدوج (حلقة مطاطية + حشية)، مناسب للضغط العالي وخطوط الأنابيب الحرجة.
سهولة الصيانة: منفصلة عن طريق فك البراغي. لا حاجة لقطع الأنابيب، ومناسبة لسيناريوهات الصيانة المتكررة.
02
مقاومة للتآكل ودائم
طلاء متعدد-مقاوم للتآكل-، مع عمر خدمة يزيد عن 50 عامًا في البيئات المدفونة/الهوائية/المسببة للتآكل.
مقاومة للأحماض والقلويات ومياه البحر والتآكل الميكروبي، وتتفوق على أنابيب الحديد الزهر الرمادي والأنابيب الفولاذية العادية.
03
تثبيت عالي الكفاءة-.
لا يتطلب طرف المقبس أي لحام أو خيوط؛ يمكن إدخاله مباشرة في الأنبوب من أجل الختم.
تتميز نهاية الحافة بوصلات موحدة، مما يجعلها قابلة للتبديل مع الشفاه للصمامات والمعدات السائدة في جميع أنحاء العالم.
04
مجموعة واسعة من التطبيقات
متوافق مع جميع الأقطار من DN50 إلى DN2000 وجميع تقييمات الضغط من PN10 إلى PN40.
يمكن استخدامها لربط أنابيب حديد الدكتايل مع الأنابيب الفولاذية، أنابيب PE، أنابيب PVC، وغيرها من المواد المختلفة.
مقدمة الشركة
توفر شركتنا خدمات ودعمًا شاملين لضمان حصول كل عميل على -حلول مخصصة عالية الجودة.
تصميم مخصص:
نحن نقدم خدمات OEM/ODM لتلبية احتياجات صناعات أو مشاريع محددة.
التسليم الفعال:
شحن سريع وموثوق من مصنعنا في شانشي، الصين إلى العملاء في جميع أنحاء العالم.
رقابة صارمة على الجودة:
يخضع كل سرج نقر لاختبارات الأداء والختم ومقاومة الضغط.
الدعم المهني:
يقدم فريقنا الفني الاستشارات-ومساعدة ما بعد البيع فيما يتعلق بالتثبيت والتوافق والصيانة.

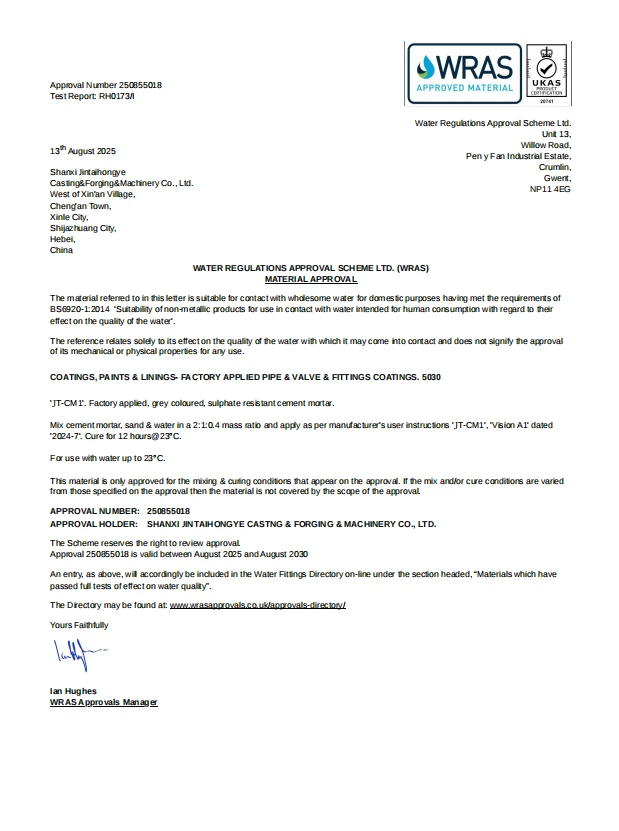

تأهيل الشركة
يرجى الاتصال بنا للحصول على مزيد من المعلومات.
العنوان: مدينة تاييوان، مقاطعة شانشي / WeChat/الهاتف: +8618334738900 / البريد الإلكتروني: amy@jintaicastfoundry.com
