وصف المنتجات

تعتبر شبكة الصرف ذات القنوات المصنوعة من حديد الدكتايل مكونًا مهمًا في أنظمة الصرف الصحي في المناطق الحضرية، وتستخدم في المقام الأول للصرف في الخنادق والساحات العامة.

ميزات المنتج

قوة عالية

بشكل عام مصنوع من حديد الدكتايل QT500-7، مع قوة شد أكبر من أو تساوي 500 ميجاباسكال واستطالة أكبر من أو تساوي 7%، وتلبية متطلبات درجة F900 القياسية EN124 (سعة حمل 90 طنًا) وقادرة على تحمل ضغط المركبات الثقيلة.

كفاءة صرف عالية

يتم التحكم في نسبة المنطقة المفتوحة عادةً بنسبة 20%-30%، ويتم استخدام تصميم قناة توجيه على شكل حرف V، مما يزيد من كفاءة الصرف بنسبة تصل إلى 40% في ظل ظروف الأمطار الغزيرة، مما يقلل بشكل فعال من فيضانات الطرق.

مقاومة جيدة للتآكل

مجلفن بالغمس الساخن بطبقة من الزنك أكبر من أو يساوي 80 ميكرومتر، أو مطلي براتنج الإيبوكسي، واجتاز اختبار رش الملح ASTM B117 أكبر من أو يساوي 1000 ساعة، مع عمر خدمة يزيد عن 30 عامًا.

حماية أمنية عالية

عرض الفجوة أقل من أو يساوي 18 مم، ويتوافق مع معيار EU EN1253، مما يمنع أقدام المشاة من الالتصاق. ويمكن أيضًا تجهيزها بإبزيم مخفي مضاد للسرقة- بقوة شد أكبر من أو تساوي 50 كيلو نيوتن، مما يمنع سرقة الشبكة بشكل فعال.

المواصفات والأبعاد

الأحجام المشتركة

شبكة الصرف من حديد الدكتايل متوفرة بأحجام مختلفة، بما في ذلك 250×500×20mm، 300×500×30mm، 400×600×40mm، و500×500×40mm. يتم قياس الطول والعرض والسمك بالملليمتر.

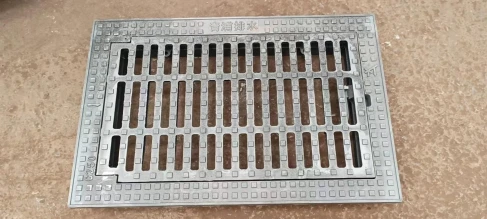

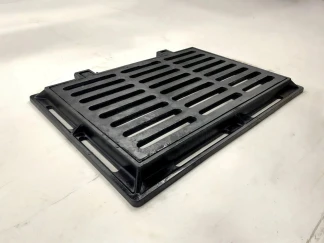

صور المنتج
تصنيف سمك

تتوفر شبكة تصريف قناة حديد الدكتايل بشكل عام بسماكات مختلفة، مثل 20 مم (مناسبة للأرصفة الخفيفة)، و30 مم (مناسبة للطرق البلدية)، و40 مم (مناسبة لممرات الشاحنات الثقيلة)، لتلبية متطلبات قدرة تحمل الحمولة - المختلفة.

التصنيفات الهيكلية

النوع القياسي

يستخدم هيكلًا شبكيًا فولاذيًا، مما يوفر تكلفة أقل وملاءمة للمناطق ذات تدفق الصرف المنخفض.

نوع الأنابيب/U-النوع على شكل أنبوب

حوافها بأنابيب فولاذية أو زاوية فولاذية لتعزيز قوة الحافة ومنع التشوه أثناء الاستخدام.

نوع مكافحة-السرقة

يتم إنشاء إطار فولاذي بزاوية مضمن في الخرسانة، مع وجود شبكة فولاذية مدمجة لتعزيز أداء الحماية من السرقة.

إزاحة نوع الخندق

يتميز بتصميم ذو حافة مشطوفة لتحقيق توافق أفضل مع{0}أنظمة الصرف خارج الخنادق، مما يؤدي إلى تحسين كفاءة الصرف.

سيناريوهات التطبيق

الطرق البلدية

مناسب لسيناريوهات الخدمة الشاقة-مثل الطرق الرئيسية وتقاطعات الطرق السريعة. عادةً ما يتم استخدام شبكات حديد الدكتايل بدرجة D400، مثل تلك ذات حجم 450×750×40 مم. يمكن أن يؤدي تصميم نمط الخندق- إلى تحسين سرعة التصريف.

المناطق السكنية/الساحات

بشكل عام، يتم استخدام شبكات حديد الدكتايل من الدرجة B125، بقدرة تحمل حمولة أكبر من أو تساوي 12.5 طن، وقادرة على التعامل مع المركبات الخفيفة. تشمل الأحجام الشائعة 400 × 600 × 30 مم.

الطوابق السفلية / الكراجات

يمكن اختيار شبكات الحديد المطاوع ذات-الهياكل المضادة للاستيطان. تتم إضافة وسادات امتصاص الصدمات المطاطية - إلى الجزء السفلي لتقليل الضوضاء ومنع ترهل الشبكة. حجم 300×500×20mm مناسب.

التركيب والصيانة

تثبيت

يتم استخدام قواعد مجمعة مسبقة الصنع، بتفاوت ±2 مم. يعد التثبيت مريحًا، ويستغرق استبدال شبكة واحدة أقل من أو يساوي 30 دقيقة، مما يقلل من تعطيل حركة المرور.

صيانة

من السهل استخدام معدات التجريف الميكانيكية مثل شاحنات التفريغ للتنظيف. معدل تدفق التجريف اليومي أكبر من أو يساوي 2000 لتر/دقيقة، وتكلفة الصيانة السنوية أقل بنسبة 60% من تكلفة شاشات شريط المواد المركبة.
