التركيب الهيكلي

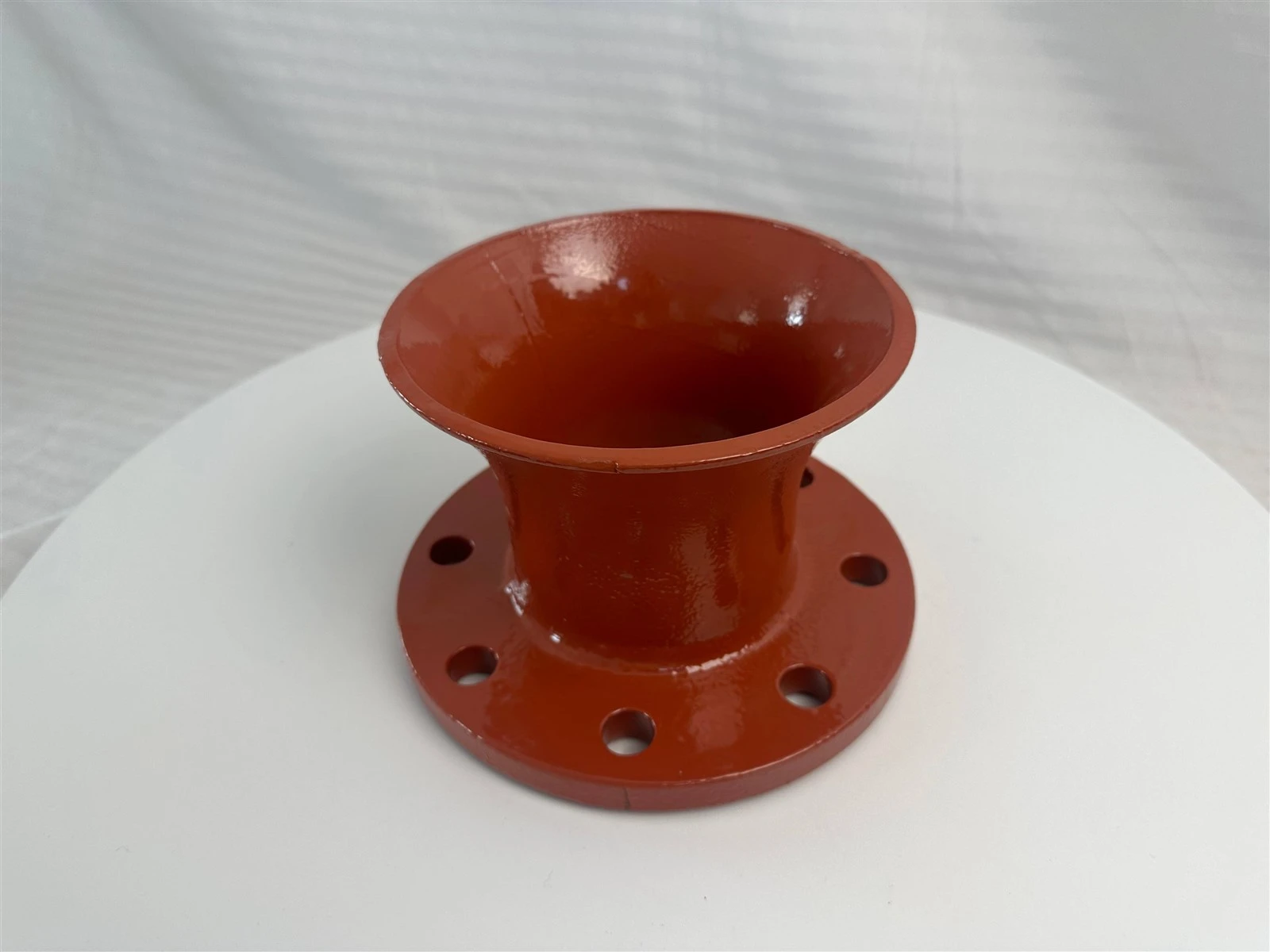

قسم جرس الفم
لها شكل مخروطي يتوسع/ينكمش تدريجياً. وتتمثل وظيفتها في تحسين مجال التدفق عند دخول السائل وخروجه، وتقليل الدوامات وفقدان المقاومة، ومنع التجويف في المعدات مثل المضخات، وجمع وتوجيه السوائل (مثل مياه الأمطار ومياه الصرف الصناعي).
قسم ذو حواف
يتم لحام الحواف أو صبها بشكل متكامل في أحد طرفي الطرف المتوهج (عادةً الطرف الأصغر، ولكن القليل منها له نهاية أكبر). يتم حفر فتحات المسامير مسبقًا-على الحواف، مما يسمح بالاتصال المباشر بالأنابيب والمضخات والصمامات والمعدات الأخرى عبر البراغي. لا يتطلب التركيب والتفكيك اللحام، مما يجعل التشغيل مريحًا ويوفر إحكامًا قويًا.
المواد والمزايا
المادة السائدة هي الحديد المرن، الذي يجمع بين القوة العالية والمتانة العالية ومقاومة التآكل، مما يجعله مناسبًا لظروف العمل المختلفة مثل تطبيقات الهواء المدفون والمكشوف-. يستخدم الفولاذ الكربوني والفولاذ المقاوم للصدأ أيضًا في بعض التطبيقات الصناعية.
بالمقارنة مع فوهة الجرس الملحومة التقليدية، توفر الوصلات ذات الحواف إحكامًا أفضل ولا تتطلب أي ضرر للأنابيب الموجودة أثناء الصيانة أو استبدال التركيبات، مما يجعلها مناسبة للأنظمة التي تتطلب إصلاحات متكررة.
المواصفات المشتركة (مناسبة للسيناريوهات الصناعية وغيرها)
في التطبيقات الصناعية وغيرها من التطبيقات، غالبًا ما تتوافق مشاعل الفلنجة مع معيار ANSI B16.5، والتي يتم تمييزها بالبوصة (NPS) وتصنيف الضغط (الفئة). المواصفات المشتركة هي كما يلي:
| الحجم الاسمي (NPS) | القطر الاسمي المقابل (DN) | تصنيف ضغط شفة | حجم تركيب فم الجرس |
| 2 بوصة | DN50 | فئة 150 | قطر فتحة الجرس تقريبًا. 76 مم، القطر الخارجي للشفة 152.4 مم، 4 فتحات مسامير (قطر 15.9 مم) |
| 3 بوصة | DN80 | فئة 150 | قطر فتحة الجرس تقريبًا. 100 مم، القطر الخارجي للشفة 184.2 مم، 4 فتحات مسامير (قطر 15.9 مم) |
| 4 بوصة | DN100 | فئة 150 | قطر فتحة الجرس تقريبًا. 125 مم، القطر الخارجي للشفة 215.9 مم، 4 فتحات مسامير (قطر 15.9 مم) |
| 6 بوصة | DN150 | فئة 150 | قطر فتحة الجرس تقريبًا. 180 مم، القطر الخارجي للشفة 279.4 مم، 8 فتحات مسامير (قطر 15.9 مم) |
| 8 بوصة | DN200 | كلاس300 | قطر فتحة الجرس تقريبًا. 230 مم، القطر الخارجي للشفة 336.6 مم، 8 فتحات مسامير (قطر 15.9 مم) |
من يختارنا؟
تقع شركة Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd. في مقاطعة Shanxi، الصين، وهي شركة رائدة في تصنيع تجهيزات أنابيب حديد الدكتايل، والأنابيب، والصمامات المختلفة، والأغطية، مع الاستفادة الكاملة من المواد الخام الصناعية الوفيرة في المنطقة.
