وصف المنتجات

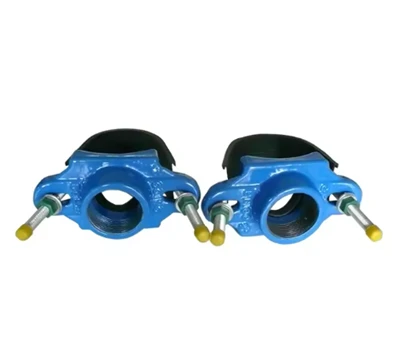

التنصت على السرج مع حزام SS
يتميز هذا السرج التنصت بجسم من الحديد المرن وحزام من الفولاذ المقاوم للصدأ، مزود بحشية EPDM. إنه يتيح الاتصال الفرعي على خطوط الأنابيب الموجودة دون قطع الأنبوب الرئيسي. سهل التركيب مع ختم موثوق مانع للتسرب. مناسبة لأنابيب الحديد والصلب والبلاستيك PVC، وتستخدم على نطاق واسع في أنظمة إمدادات المياه البلدية، ومصنفة لضغط العمل PN16.
مواصفات المنتجات
| معيار | ISO2531، EN545 |
| ضغط | PN10/PN16 |
| مادة الجسم | الحديد الدكتايل أو الحديد الزهر |
| طلاء | طلاء FBE (Fusion Bonded Epoxy) أو طلاء إيبوكسي؛ الريلسان (نايلون 11) |
| طوقا | مطاط النتريل أو مطاط EPDM (إيثيلين بروبيلين ديين مونومر). |
| أنابيب قابلة للتطبيق | أنابيب حديد الدكتايل، أنابيب الصلب، الأنابيب البلاستيكية |
| البراغي والصواميل | SS304 |
| التعبئة والتغليف | حالة خشبية وطبقة واقية |
| طلب | يتم استخدام الحشيات الملولبة لتوصيل الأنابيب المصنوعة من PVC، PE، الفولاذ، حديد الدكتايل، AC، GRP، إلخ. يمكن اعتماد التوصيلات الملولبة للتصدير، والتي تستخدم لتوصيل الأنابيب والصمامات وما إلى ذلك. |
عناصر
| جزء | مادة |
|---|---|
| جسم السرج | حديد الدكتايل QT450‑10 / GGG50 |
| حزام / حزام SS | AISI 304 (AISI 316 اختياري)، مع بطانة مطاطية لمنع تلف الأنابيب |
| طوقا | EPDM (لمياه الشرب) / NBR؛ معتمدة من WRAS/NSF61 |
| الترباس والجوز | ايسي 304 الفولاذ المقاوم للصدأ |
| طلاء | طلاء مسحوق الايبوكسي (FBE) |
الميزات الرئيسية
لقط مستقر بواسطة أشرطة الفولاذ المقاوم للصدأ
تتميز أحزمة SS304 بصلابة جيدة ومقاومة للتآكل، ومناسبة تمامًا للظروف المدفونة والمواقع الرطبة في الهواء الطلق. فهو يوزع قوة التثبيت بالتساوي على سطح التلامس، مما يقلل من مخاطر انزلاق الحزام وارتخاء المفاصل بعد الخدمة طويلة الأمد.
القدرة على التنصت المباشر المضغوط
يمكن متابعة أعمال التنصت على الموقع بينما يستمر تشغيل خط الأنابيب الرئيسي. لا يتعين على المشغلين إيقاف إمداد خطوط الأنابيب أو استنزاف الوسط الداخلي. يتم تقليل انقطاع خدمة الشبكة إلى حد كبير.
مجموعة ختم من قطعة واحدة
حشية مطاطية مدمجة تناسب بشكل وثيق محيط السطح الخارجي للأنبوب. إنه يبني ملامسة مانعة للتسرب مقاومة للضغط ويمنع بشكل فعال اختراق الماء ومشاكل التقطير.
صيانة التنصت على السرج بحزام SS
قم بفحص مدى إحكام الحزام الفولاذي المقاوم للصدأ بانتظام لمنع الوصلات المفكوكة وفشل الختم.
تحقق من حشية EPDM. استبدله على الفور في حالة حدوث تقادم أو تشقق أو تشوه.
تجنب التأثير الخارجي على جسم السرج لمنع تشوه سطح الختم.
تحقق بشكل دوري من وجود تسرب مشترك وقم بإجراء الإصلاحات عند اكتشاف التسرب.
لا تعمل تحت ضغط يتجاوز تصنيف PN16.
الميزة التنافسية
فعالة من حيث التكلفة وتتوافق مع ملحقات الأنابيب القياسية
سعر القطعة تنافسي. ليست هناك حاجة لأي حواف أو أكواع أو محولات انتقالية إضافية. إنه يوفر حلاً متكاملاً وقفة واحدة للتنصت على فرع خط الأنابيب.
عمر خدمة طويل مع عدم وجود صيانة روتينية
أحزمة من الفولاذ المقاوم للصدأ مقاومة للصدأ والكسر؛ أجزاء الختم المطاطية تتحمل التآكل الناتج عن الماء والشيخوخة. بعد الدفن تحت الأرض، يصبح تشديد البراغي بشكل متكرر أو الصيانة الروتينية غير ضروري لسنوات عديدة من الخدمة.
أقل إزعاجًا لإمدادات المياه المنزلية
يتجنب التنصت المباشر المضغوط تعليق الماء على نطاق واسع. فهو يخفف من عبء التنسيق ويقلل من شكاوى المستخدم النهائي أثناء إعادة بناء شبكة الأنابيب البلدية.
المواصفات والأبعاد
| الاسم المميز الاسمي | نطاق OD للأنبوب (مم) | منفذ فرع |
|---|---|---|
| DN65 | 57‑78 | 1/2"‑2" |
| DN80 | 75‑98 | 1/2"‑2" |
| DN100 | 97‑118 / 110‑133 | 1/2"‑2" |
| DN125 | 126‑148 / 135‑160 | 1/2"‑2" |
| DN150 | 158‑177 / 168‑190 | 1/2"‑2" |
| DN200 | 182‑206 / 206‑233 / 233‑254 | 1/2"‑2" |
| DN250 | 250‑280 | 1/2"‑2" |
| DN300 | 285‑315 | 1/2"‑2" |
مبدأ العمل
يتم تثبيت سرج التنصت مع حزام SS على الجدار الخارجي للأنبوب بواسطة حزام من الفولاذ المقاوم للصدأ. يتم ضغط حشية EPDM بين جسم السرج وسطح الأنبوب لإنشاء ختم محكم. يمكن إجراء عمليات التنصت على الفروع مباشرة في موقع السرج دون قطع الأنبوب الرئيسي الموجود لتوصيل خطوط الأنابيب الفرعية. بعد التركيب، تقاوم الحشية ضغط الماء الداخلي لتجنب تسرب الوصلة. إنه مثالي لتجديد فرع المياه بدون توقف على خطوط أنابيب إمدادات المياه المختلفة.
تطبيقات المنتج
شبكات توزيع المياه
توصيل فرع المياه في المناطق الحضرية، وخط أنابيب مكافحة الحرائق، وإنشاء شبكة الري الزراعية.
01
نظام خطوط أنابيب الغاز
يلبي إقلاع فرع الغاز الطبيعي وغاز البترول المسال متطلبات السلامة AWWA وISO.
02
خطوط الأنابيب الكيميائية الصناعية
نقاط فرعية لمياه الصرف الصحي الحمضية والقلوية والصناعية. يمكن تعديل مادة الحشية وفقًا لخصائص السوائل المنقولة.
03
الهندسة البلدية
عبور خطوط الأنابيب أسفل الطرق، ومراقبة إعادة تأهيل الفروع لشبكة الأنابيب القديمة، وأعمال توصيل الأنابيب المؤقتة.
04
الزراعة وري المناظر الطبيعية
يعمل مع أنواع الأنابيب PVC، PE، AC وGRP. يتحمل التعرض للأشعة فوق البنفسجية وحالة الصقيع لكل من التركيبات المدفونة وفوق الأرض.
05
