عندما يتعلق الأمر بتجهيزات الأنابيب ، فإن كوع الحافة 90 درجة هو مكون شائع الاستخدام في مختلف تطبيقات الصناعية والسباكة. كمورد للمرفقين 90 درجة ، لدي فهم عميق لوظائفها وخصائصها. ومع ذلك ، مثل أي منتج ، فإنه لديه أيضا عيوبه. في هذه المدونة ، سأناقش بعض العيوب المرتبطة باستخدام كوع حافة 90 درجة.
مقاومة التدفق
واحدة من العيوب الأولية لاستخدام كوع حافة 90 درجة هو زيادة مقاومة التدفق التي يخلقها. عندما يتدفق السائل أو الغاز عبر أنبوب مستقيم ، فإنه يواجه الحد الأدنى من المقاومة. ولكن عندما يتعين عليه الحصول على درجة 90 - درجة في الكوع ، يتم تعطيل نمط التدفق. يجب أن يغير السائل أو الغاز اتجاهه فجأة ، مما يسبب الاضطراب.
الاضطراب يؤدي إلى زيادة في قوى الاحتكاك التي تعمل على السائل أو الغاز. نتيجة لذلك ، يلزم وجود المزيد من الطاقة للحفاظ على نفس معدل التدفق مقارنة بالأنبوب المستقيم. هذا يعني ارتفاع تكاليف التشغيل ، وخاصة في التطبيقات الصناعية الكبيرة التي يتم نقلها حيث يتم نقل كميات كبيرة من السوائل أو الغاز بشكل مستمر. على سبيل المثال ، في مصنع للمعالجة الكيميائية حيث يتم ضخ كمية كبيرة من السائل من خلال نظام خط أنابيب ، يمكن أن يؤدي استخدام المرفقين المتعدد 90 درجة إلى زيادة استهلاك الطاقة للمضخات.
انخفاض الضغط
يرتبط ارتباطًا وثيقًا بمقاومة التدفق ، وهي مسألة انخفاض الضغط. إن الاضطرابات التي تم إنشاؤها بواسطة دوران درجة 90 - في كوع حافة 90 درجة يسبب انخفاض في الضغط. يمكن أن يكون انخفاض الضغط هذا مشكلة كبيرة في الأنظمة التي يكون فيها الحفاظ على ضغط معين أمرًا بالغ الأهمية.
في نظام إمدادات المياه ، على سبيل المثال ، إذا كان هناك الكثير من المرفقين من شفة 90 درجة في خط الأنابيب ، فقد يكون الضغط في النهاية - نقاط المستخدم غير كافية. يمكن أن يؤدي ذلك إلى ضعف تدفق المياه في الصنابير والاستحمام ، مما يؤثر على الوظيفة الكلية للنظام. في التطبيقات الصناعية مثل خطوط أنابيب البخار ، يمكن أن يقلل انخفاض كبير في الضغط من كفاءة المعدات التي تعمل بالطاقة البخارية وقد تتسبب في فشل تشغيلي.
التآكل وارتداء
يمكن أن يتسبب تدفق السرعة العالي والاضطراب في كوع حافة 90 درجة أيضًا في التآكل والارتداء. يمارس السائل أو الغاز المتدفق عبر الكوع قوة على الجدران الداخلية للتركيب. بمرور الوقت ، يمكن أن ترتدي هذه القوة مادة الكوع ، خاصةً إذا كان السائل يحتوي على جزيئات جلخ.
في عمليات التعدين ، حيث يتم نقل الملاط (مخاليط الماء والجزيئات الصلبة) من خلال خطوط الأنابيب ، فإن المرفقين 90 درجة عرضة بشكل خاص للتآكل. يمكن أن يؤدي التأثير المستمر للجزيئات الصلبة على السطح الداخلي للكوع إلى ترقق سمك الجدار وفي النهاية إلى التسرب أو الفشل. هذا لا يتطلب استبدالًا متكررًا للمرفقين فحسب ، بل يشكل أيضًا مخاطر السلامة بسبب الانسكابات والتسربات المحتملة.
تعقيد التثبيت
يعد تثبيت كوع 90 درجة أكثر تعقيدًا مقارنةً بالأنبوب المستقيم. يجب أن تكون الشفاه محاذاة وامتلك معًا لضمان اتصال مجاني. وهذا يتطلب عمالة ماهرة وأدوات متخصصة.
يمكن أن تكون عملية المحاذاة وقتًا ، خاصة في المشاريع الكبيرة التي يتم تثبيتها حيث يتم تثبيت مرفقة متعددة. يمكن أن يؤدي أي اختلال إلى توزيع غير متساو على الإجهاد على الشفاه ، مما قد يسبب تسربًا بمرور الوقت. علاوة على ذلك ، يجب تشديد البراغي المستخدمة لتوصيل الشفاه إلى عزم الدوران الصحيح. إذا كان عزم الدوران منخفضًا جدًا ، فقد يكون هناك تسريبات ؛ إذا كانت عالية جدًا ، فقد تتلف الشفاه أو البراغي.
يكلف
تكلفة المرفقين من الحافة 90 درجة أعلى بشكل عام من أنابيب مستقيمة. عملية تصنيع المرفقين أكثر تعقيدًا ، حيث تتضمن ثني وتشكيل الأنبوب بزاوية 90 درجة وتوصيل الشفاه. بالإضافة إلى ذلك ، يمكن أن تكون المواد المستخدمة في الشفاه ، مثل الفولاذ المقاوم للصدأ أو الحديد الدكتايل ، باهظة الثمن نسبيًا.
بالإضافة إلى تكلفة الشراء الأولية ، هناك أيضًا التكاليف المرتبطة بالتركيب والصيانة والاستبدال. كما ذكرنا سابقًا ، يتطلب التثبيت عمالة ماهرة ، مما يضيف إلى التكلفة الإجمالية. وبسبب قضايا التآكل ، التآكل ، والفشل المحتملة ، قد تحتاج المرفقين إلى استبدالها بشكل متكرر ، مما يزيد من تكلفة المدى الطويل.
مرونة محدودة في التصميم
تتميز المرفقون 90 درجة بزاوية ثابتة تبلغ 90 درجة ، والتي يمكن أن تحد من المرونة في تصميم خطوط الأنابيب. في بعض الحالات ، قد تكون زاوية مختلفة أكثر ملاءمة لتخطيط نظام خطوط الأنابيب. على سبيل المثال ، في تركيب المساحة الضيقة ، قد يكون هناك حاجة إلى كوع من الدرجة 45 أو الكوع المخصص للتنقل حول العقبات.
باستخدام كوع حافة 90 درجة عند الحاجة إلى زاوية مختلفة قد يؤدي إلى تخطيط خط أنابيب أقل من -. يمكن أن يؤدي ذلك إلى تشغيل أنابيب أطول ، مما يزيد بدوره من مقاومة التدفق ، وانخفاض الضغط ، وتكلفة النظام.
تآكل
تتعرض الشفاه على كوع 90 درجة للبيئة الخارجية ، مما يجعلها أكثر عرضة للتآكل. يمكن أن يحدث التآكل بسبب عوامل مثل الرطوبة ، والمواد الكيميائية في الهواء ، وطبيعة السائل المتدفق عبر الأنبوب.
إذا لم يتم معالجة التآكل في الوقت المناسب ، فيمكنه إضعاف اتصال الحافة ويؤدي إلى تسرب. في الصناعات التي يتعرض فيها نظام خطوط الأنابيب للمواد الكيميائية القاسية أو بيئة تآكل ، مثل الصناعات البحرية أو الكيميائية ، يمكن أن يكون تآكل الشفاه مشكلة كبيرة. قد يلزم استخدام الطلاء أو المواد الخاصة لمنع التآكل ، مما يضيف إلى تكلفة التجهيزات.
توليد الضوضاء
الاضطراب الذي تم إنشاؤه بواسطة التدفق من خلال كوع حافة 90 درجة يمكن أن يولد الضوضاء. في بيئة هادئة ، مثل المبنى السكني أو المختبر ، يمكن أن تكون الضوضاء مصدر إزعاج.
يحدث الضوضاء بسبب التغييرات السريعة في اتجاه التدفق والاهتزازات الناتجة. في الإعدادات الصناعية ، يمكن أن يكون الضوضاء أيضًا خطرًا على السلامة ، حيث يمكنه إخفاء إشارات التحذير أو يجعل من الصعب على العمال التواصل بفعالية.
في الختام ، في حين أن المرفقين 90 درجة يستخدم على نطاق واسع في العديد من التطبيقات ، إلا أن لديهم العديد من العيوب. وتشمل هذه زيادة مقاومة التدفق ، وإسقاط الضغط ، والتآكل والارتداء ، وتعقيد التثبيت ، وارتفاع التكلفة ، ومرونة التصميم المحدودة ، والتآكل ، وتوليد الضوضاء. ومع ذلك ، من المهم أن نلاحظ أنه في كثير من الحالات ، يمكن تخفيف هذه العيوب من خلال التصميم المناسب واختيار المواد والصيانة.

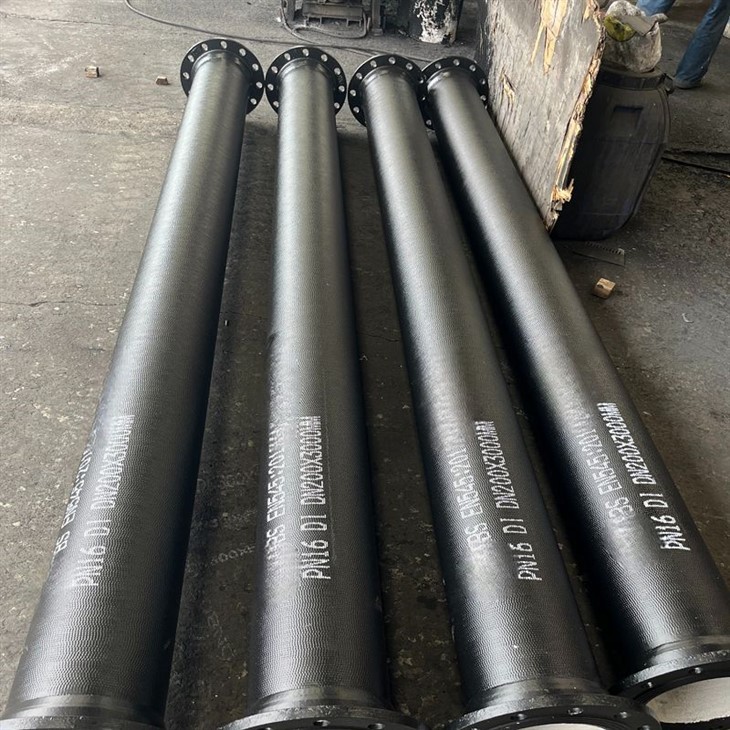

إذا كنت تفكر في استخدام المرفقين Flange 90 درجة في مشروعك ، فمن الضروري أن تزن هذه العيوب مقابل المزايا. تقدم شركتنا مجموعة واسعة من الجودة العاليةشفة 90 درجة المرفقين، إلى جانبEN545/598 DI مزدوج الأنبوب pn10/16وأنبوب مزدوج مزدوج. لدينا فريق من الخبراء الذين يمكنهم مساعدتك في اختيار المنتجات الأنسب لتلبية احتياجاتك المحددة وتقديم الدعم الفني. إذا كان لديك أي أسئلة أو ترغب في مناقشة متطلبات الشراء الخاصة بك ، فلا تتردد في الاتصال بنا لمزيد من التفاوض.
مراجع
- "كتيب تركيبات الأنابيب" بقلم جون دو
- "ميكانيكا السوائل في أنظمة خطوط الأنابيب" بقلم جين سميث
- تقارير الصناعة عن تطبيقات تركيب الأنابيب والتحديات
